Inconel 625 ความต้านทานแบบบ่อคลอไรด์: การคำนวณ PREN และขีดจำกัดการใช้น้ำทะเล

การเจาะบ่อคลอไรด์เป็นสาเหตุเดียวที่พบบ่อยที่สุดที่ทำให้อุปกรณ์สแตนเลสล้มเหลวในน้ำทะเล และวิธีที่เร็วที่สุดในการตัดสินว่าโลหะผสมจะอยู่รอดได้หรือไม่นั้นคือตัวเลขที่เรียกว่า PRENอินโคเนล 625 (UNS N06625)ค่า PREN ประมาณ 51 - มากกว่าสองเท่าของสแตนเลส 316L และอยู่เหนือเกณฑ์ที่ยอมรับกันอย่างกว้างขวางสำหรับการแช่น้ำทะเลเต็มรูปแบบ บทความนี้แสดงให้เห็นอย่างชัดเจนถึงวิธีการคำนวณตัวเลขนั้น วิธีที่ 625 เปรียบเทียบกับคลาสโลหะผสมทุกประเภทที่แข่งขันกัน ข้อมูลอุณหภูมิการเจาะวิกฤต (CPT) มีความหมายอย่างไรในทางปฏิบัติ และขีดจำกัดการใช้งานจริงอยู่ที่ - เพื่อให้วิศวกร ผู้ซื้อ และผู้เขียนข้อกำหนดสามารถอ้างอิงตัวเลขได้อย่างมั่นใจ

บ่อคลอไรด์คืออะไร และเหตุใดจึงเป็นอันตรายในน้ำทะเล?

การเจาะทะลุของคลอไรด์เป็นการสลายฟิล์มป้องกันของโลหะผสมโดยไอออนคลอไรด์ ทำให้เกิดหลุมลึกขนาดเล็กที่สามารถเจาะอุปกรณ์ได้เร็วกว่าการกัดกร่อนสม่ำเสมอ - และน้ำทะเลเป็นแหล่งธรรมชาติของไอออนคลอไรด์ที่ขับเคลื่อนอุปกรณ์ดังกล่าวอย่างอุดมสมบูรณ์ที่สุด

โลหะผสมที่ต้านทานการกัดกร่อนส่วนใหญ่-สามารถอยู่รอดได้ไม่ใช่เพราะว่าพวกมันเฉื่อยทางเคมี แต่เป็นเพราะพวกมันเติบโตเองตามธรรมชาติเป็นชั้นออกไซด์-บางเป็นพิเศษ-ที่ฟื้นตัวได้เอง - ซึ่งเป็นฟิล์มแบบพาสซีฟ - ที่สกัดกั้นการโจมตีเพิ่มเติม ในน้ำออกซิเจนนิ่งหรือต่ำ- คลอไรด์ (Cl⁻) จะโจมตีฟิล์มนั้นผ่านกลไกที่โดดเด่น:

• การโจมตีด้วยภาพยนตร์:ไอออนคลอไรด์ขนาดเล็กดูดซับบนพื้นผิวออกไซด์และแข่งขันกับออกซิเจนที่จุดอ่อน - การรวม รอยขีดข่วน เครื่องร้อย MnS ข้อบกพร่องในการเชื่อม
• การเร่งปฏิกิริยาอัตโนมัติ:เมื่อรอยแยกด้วยกล้องจุลทรรศน์เปิดขึ้น ไอออนของโลหะที่ละลายจะไฮโดรไลซ์อยู่ข้างใน ปล่อย H⁺ และทำให้ค่า pH ในพื้นที่ลดลงเหลือค่าต่ำเพียง 0–1 ในขณะที่คลอไรด์ไอออนจะเคลื่อนตัวเข้าด้านในเพื่อปรับสมดุลประจุ
• การขยายพันธุ์:ขณะนี้หลุมนี้มีกรดไฮโดรคลอริกเข้มข้นในตัว ดังนั้นจึงลึกลงไปด้วยอัตราเร่งแม้ว่าพื้นผิวโดยรอบจะยังคงสว่างและไม่บุบสลายก็ตาม

นี่คือสิ่งที่ทำให้การเจาะบ่อเป็นอันตรายอย่างยิ่ง การลดน้ำหนักโดยรวมสามารถเกิดขึ้นได้เพียงเล็กน้อย - ไม่กี่มิลลิกรัม - ในขณะที่รูเข็มทะลุผนังท่อขนาด 5 มม. ในเวลาหลายเดือน ความล้มเหลวถูกซ่อนไว้ กะทันหัน และรั่วไหล-ก่อน-คำเตือน น้ำทะเลมีคลอไรด์ประมาณ 19,000–20,000 มก./ลิตร (ความเค็มรวมประมาณ 3.5%) ซึ่งเป็นเหตุผลว่าทำไมการเลือกใช้วัสดุสำหรับการบริการทางทะเลจึงมีคำถามข้อเดียวคือ โลหะผสมนี้สามารถต้านทานการแตกเป็นรูของคลอไรด์ - ได้หรือไม่ และนานแค่ไหน ที่อุณหภูมิเท่าใด และในรูปทรงใด

PREN คืออะไร และคำนวณอย่างไร?

PREN - หมายเลขเทียบเท่าความต้านทานแบบหลุม - เป็นดัชนีตัวเลขเดียว-ที่จัดอันดับความต้านทานของโลหะผสมต่อการเริ่มต้นของหลุมคลอไรด์ สูตรมาตรฐานคือ PREN=%Cr + 3.3 × %Mo + 16 × %N

สูตรนี้เป็นเชิงประจักษ์: ได้รับการพัฒนาโดยการเชื่อมโยงองค์ประกอบของโลหะผสมกับอุณหภูมิรูวิกฤตที่วัดได้ทั่วทั้งกลุ่มผลิตภัณฑ์สแตนเลส แต่ละองค์ประกอบจะได้รับค่าสัมประสิทธิ์ด้วยเหตุผลเฉพาะเจาะจงและเป็นที่เข้าใจกันดี:

• Cr (สัมประสิทธิ์ 1.0):โครเมียมเป็นแกนหลักของฟิล์ม Cr₂O₃ แบบพาสซีฟ โครเมียมมากขึ้นหมายถึงบาเรียที่หนาขึ้นและมีเสถียรภาพมากขึ้นซึ่งจะรักษาได้เร็วขึ้นหลังจากความเสียหาย
• โม (สัมประสิทธิ์ 3.3):โมลิบดีนัมเป็นพันธมิตรเดี่ยวที่แข็งแกร่งที่สุดต่อคลอไรด์ มันชะลอการละลายของฟิล์ม เร่งการกลับคืนสู่สภาพเดิมของหลุมเริ่มต้น และเพิ่มคุณสมบัติทางเคมีภายในหลุม ดังนั้นจึงไม่สามารถรักษาวงจรการเร่งปฏิกิริยาอัตโนมัติไว้ได้อย่างง่ายดาย นี่คือสาเหตุที่ Mo มีตัวคูณ 3.3
• ไม่มี (ค่าสัมประสิทธิ์ 16):ไนโตรเจนละลายลงในพื้นผิวโลหะผสมในระหว่างการเปลี่ยนฟิล์ม เพิ่มค่า pH ในท้องถิ่นภายในหลุมที่กำลังพัฒนา และทำหน้าที่เสริมฤทธิ์กับ Mo โดยมีน้ำหนักมากที่สุดที่ 16 ต่อหน่วย

สองตัวแปรมีความสำคัญในทางปฏิบัติ สำหรับโลหะผสมทังสเตน-ที่มีแบริ่ง เช่น Hastelloy C-276 วิศวกรจำนวนมากใช้สูตรเพิ่มเติม PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W และต้องพูดอย่างตรงไปตรงมาว่า PREN ได้รับการสอบเทียบบนเหล็กกล้าไร้สนิม เมื่อนำไปใช้กับโลหะผสมนิกเกิลที่เป็นของแข็ง- มันทำงานได้ดีในฐานะเครื่องมือเปรียบเทียบ แต่ไม่สามารถจับได้ทุกสิ่ง - ที่สำคัญที่สุดคือ โดยไม่สนใจเมทริกซ์นิกเกิลเอง ซึ่งมีความทนทานต่อเคมีในหลุมที่เป็นกรดมากกว่าเมทริกซ์เหล็กมาก โลหะผสมนิกเกิลจึงมีแนวโน้มที่จะ-ดำเนินการ PREN ในบริการคลอไรด์จริง ไม่ใช่ประสิทธิภาพต่ำกว่าปกติ

PREN ของ Inconel 625 คืออะไร?

เมื่อใช้สูตรมาตรฐานตามขีดจำกัดองค์ประกอบ ASTM B443 ค่า PREN ของ Inconel 625 จะอยู่ที่ประมาณ 47–56 โดยมีค่าระบุโดยทั่วไปที่ประมาณ 51 ซึ่งทำให้มันอยู่ในชั้นบนสุดของโลหะผสมต้านทานคลอไรด์-ที่มีจำหน่ายในท้องตลาด

Inconel 625 ระบุไว้ภายใต้ ASTM B443 (แผ่น แผ่น แถบ) และ B444/B446 (ท่อ แท่ง) โดยมีองค์ประกอบควบคุมดังต่อไปนี้:

การคำนวณจะตรงไปตรงมา โดยทำงานจากขีดจำกัดข้อกำหนด:

คุณสมบัติที่ซื่อสัตย์สามประการอยู่ในการสนทนาที่เข้มงวด ประการแรก ไนโตรเจนปรากฏเป็นเพียงเศษเหลือเล็กน้อยใน 625 ดังนั้นจึงเพิ่มเศษส่วนของจุด - ได้มากที่สุด ซึ่งแตกต่างจากเหล็กซุปเปอร์ดูเพล็กซ์ โดยที่ไนโตรเจนเป็นการเติมโลหะผสมโดยเจตนาซึ่งมีมูลค่า PREN หลายจุด ประการที่สอง องค์ประกอบที่เป็นเอกลักษณ์ของไนโอเบียม - 625 - จะไม่ถูกนับใน PREN เลย เนื่องจาก Nb ไม่ได้มีส่วนร่วมใน Cr–Mo เชิงรับ- เคมีของฟิล์มที่ดัชนีวัด มีไว้เพื่อความแข็งแรงที่อุณหภูมิสูง-และความแข็งแรงในการเชื่อม ประการที่สาม 625 ไม่มีทังสเตน ดังนั้นสูตร PREN แบบขยาย (W-แบริ่ง) จึงส่งกลับค่าเดียวกัน สำหรับสูตรที่แตกต่างกันอย่างเหมาะสม Inconel 625 จะอยู่ระหว่างประมาณ 47 ถึง 56 และ "ประมาณ 51" เป็นตัวเลขเดี่ยวที่สามารถอ้างอิงได้

PREN ของ Inconel 625 เปรียบเทียบกับโลหะผสมต้านทานการกัดกร่อน-อื่นๆ อย่างไร

ที่ PREN mut 51 Inconel 625 มีประสิทธิภาพเหนือกว่าเหล็กกล้าไร้สนิมทุกชนิด - รวมถึงซูเปอร์ดูเพล็กซ์ 2507 - และโลหะผสมนิกเกิลทั่วไปเกือบทุกตัว มีเพียงเกรดโมลิบดีนัม-และทังสเตน-ที่มีความเข้มข้นสูง เช่น Hastelloy C-276 เท่านั้นที่มีอันดับสูงกว่า

*โมเนล 400สมควรได้รับการเชิงอรรถเพราะตัวเลขของมันทำให้เข้าใจผิด: เนื่องจากเป็นโลหะผสมทองแดง-นิกเกิลที่ไม่มีโครเมียมหรือโมลิบดีนัม โดยพื้นฐานแล้ว PREN ของมันมีค่าใกล้ศูนย์ แต่ก็ยังมีประสิทธิภาพที่น่าชื่นชมในการไหลของน้ำทะเลผ่านกลไกการป้องกันที่แตกต่างกัน อย่างไรก็ตาม ในน้ำทะเลนิ่ง Monel 400 เป็นที่รู้กันว่าอยู่ในหลุมและไม่แนะนำให้ใช้กับรอยแยกที่ไหลช้า- PREN จัดอันดับความต้านทานต่อการเริ่มต้นของพิต-ภายในกลุ่มฟิล์ม Cr–Mo พาสซีฟ-ของโลหะผสม ควรอ่านควบคู่ไปกับพฤติกรรมการกัดกร่อนของอัลลอยด์เสมอ

การเปรียบเทียบยังต่ำกว่าค่า 625 ในแง่หนึ่งที่ควรค่าแก่การอ้างถึง เนื่องจาก PREN ได้รับการสอบเทียบบนโลหะผสมที่มีธาตุเหล็ก- จึงไม่สามารถให้เครดิตเมทริกซ์นิกเกิล ~58–61% ของ 625 ได้ ซึ่งทนทานต่อเคมีในหลุมที่เป็นกรดซึ่งแพร่กระจายหลุมในเหล็กกล้าไร้สนิม จากประสบการณ์ภาคสนาม Inconel 625 ในน้ำทะเลธรรมชาติทำงานได้ดีกว่าข้อได้เปรียบของ PREN เสียอีก กล่าวคือ 2507 จะแนะนำ - โดยเฉพาะอย่างยิ่งเมื่อคลอไรด์รวมกับ H₂S, CO₂ หรืออุณหภูมิที่สูงขึ้นในการให้บริการบ่อน้ำมัน

เกณฑ์ PREN ใดที่วิศวกรควรใช้สำหรับการบริการน้ำทะเล

กฎการทำงานที่ใช้ในวิศวกรรมนอกชายฝั่งและทางทะเลคือ: PREN ที่ต่ำกว่า ~32 ไม่เหมาะสำหรับน้ำทะเลนิ่ง PREN มากกว่าหรือเท่ากับ 40 เป็นเกณฑ์ที่ยอมรับกันอย่างกว้างขวางสำหรับความต้านทานการเกิดรูพรุนที่เชื่อถือได้ในน้ำทะเลอุณหภูมิแวดล้อม- รวมถึงข้อต่อที่มีรอยแยก และ PREN มากกว่าหรือเท่ากับ 45 จะให้ค่าเผื่อสำหรับ-อุณหภูมิที่สูงขึ้นหรือสูงกว่า-หน้าที่คลอไรด์ Inconel 625 ที่ µ51 จะเคลียร์ทุกเกณฑ์โดยมีพื้นที่ว่างเหลืออยู่

เกณฑ์เหล่านี้เป็นกฎง่ายๆ ที่กลั่นมาจากการทดสอบการสัมผัสน้ำทะเลและประสบการณ์การปฏิบัติงานนอกชายฝั่งมานานหลายทศวรรษ ไม่ใช่การรับประกัน ใช้อย่างถูกต้อง โดยแบ่งจานสีอัลลอยด์ออกเป็นแถบใส:

• ต่ำกว่า 32:316L (PREN mut 24) ไม่ผ่านการทดสอบนี้ทันที - การเจาะบ่อน้ำที่ดี-ที่บันทึกไว้ในน้ำทะเลโดยรอบ เป็นสาเหตุว่าทำไมจึงถูกจำกัดไว้เฉพาะหน้าที่ในชั้นบรรยากาศหรือหน้าที่ทางทะเลที่มีการระบายน้ำออกจนหมดแล้ว
• 32–40: 317L, 904L และดูเพล็กซ์ 2205 (PREN 33–36) สามารถอยู่รอดได้ในน้ำทะเลโดยรอบที่ราบเรียบ แต่ยังคงมีความเสี่ยงที่รอยแยก รอยเชื่อม และบริเวณที่อบอุ่น
• 40–45: super duplex 2507 และ super austenitics (PREN ~40–45) เป็นตัวเลือกมาตรฐานที่ประหยัดสำหรับวาล์วน้ำทะเลโดยรอบ งานท่อ และตัวยึดที่ควบคุมรอยแยก
• สูงกว่า 45:เลือกอินโคเนล 625 (ประมาณ 51) เมื่อต้องออกแบบรูพรุนทั้งหมด เมื่อไม่สามารถหลีกเลี่ยงรอยแยกและอุณหภูมิที่สูงขึ้นได้ หรือเมื่อคลอไรด์อยู่ร่วมกับก๊าซเปรี้ยว (H₂S)

ข้อกำหนดที่เข้มงวดไม่เคยหยุดอยู่ที่เกณฑ์ อุณหภูมิ ความเข้มข้นของคลอไรด์ pH ความเร็วการไหล รูปทรงรอยแยก คุณภาพการเชื่อม และการกัดกร่อนที่ได้รับอิทธิพลจากจุลชีววิทยา (MIC) ล้วนแต่เปลี่ยนขอบเขตที่แท้จริง สำหรับการออกแบบ-การบริการที่สำคัญ แนวทางปฏิบัติที่ถูกต้องคือการรับรองรูปแบบผลิตภัณฑ์จริงโดยการทดสอบ - การแช่ ASTM G48 หรือ ASTM G150 เคมีไฟฟ้า CPT - บนวัสดุจากโรงงานผู้ผลิต โดยมีเกณฑ์การยอมรับเขียนไว้ในใบสั่งซื้อ นี่คือวิธีที่ JN Alloy จ่าย 625 ให้กับหน้าที่ใต้ทะเลและสารเคมี: ได้รับการรับรองตามข้อกำหนด ASTM/ASME โดยมีการจัดทำเอกสารการปฏิบัติตามข้อกำหนด G48/G150 และ NACE MR0175 ไว้ ณ การจัดส่ง

อุณหภูมิการเจาะวิกฤต (CPT) ของ Inconel 625 คืออะไร

ค่า CPT ที่เผยแพร่สำหรับคลัสเตอร์ Inconel 625 ประมาณ 90–110 องศา ขึ้นอยู่กับวิธีการทดสอบและรูปแบบผลิตภัณฑ์ - จนถึงระดับที่สูงกว่าช่วง 0–40 องศาของน้ำทะเลธรรมชาติที่การเริ่มต้นของหลุมบนพื้นผิวเรียบ 625 ในน้ำทะเลไม่ใช่ข้อกังวลในการออกแบบที่สมจริง

อุณหภูมิของการเจาะวิกฤติคืออุณหภูมิต่ำสุดที่หลุมที่มั่นคงเริ่มต้นบนพื้นผิวโลหะภายใต้เงื่อนไขการทดสอบที่กำหนด เหนือ CPT สามารถเกิดรูพรุนได้ ด้านล่าง โลหะผสมจะกลับคืนสู่สภาพเดิมเร็วกว่าที่หลุมจะทรงตัวได้ มี 2 ​​วิธีหลักๆ ได้แก่ ASTM G48 (การแช่ในเฟอร์ริกคลอไรด์ 6% ที่เป็นกรด การทดสอบแบบคัดกรองเชิงรุก) และ ASTM G150 (เคมีไฟฟ้า ซึ่งให้ค่าตัวเลขที่แม่นยำและทำซ้ำได้) ค่าที่รายงานโดยทั่วไปจะเปรียบเทียบดังนี้:

ค่าที่แน่นอนจะแตกต่างกันไปขึ้นอยู่กับผิวสำเร็จ รูปแบบผลิตภัณฑ์ และห้องปฏิบัติการ ดังนั้นให้ถือเป็นช่วงทางวิศวกรรมมากกว่าค่าคงที่ ประเด็นการออกแบบไม่เปลี่ยนแปลง: น้ำทะเลธรรมชาติ - แม้แต่น้ำที่ไหลออกจากเขตร้อนที่อุณหภูมิ 35–40 องศา - ก็อยู่ที่ 50–70 องศาต่ำกว่าระดับเริ่มต้นของหลุม 625- ตัวเลขที่มีประโยชน์มากกว่าสำหรับนักออกแบบคืออุณหภูมิรอยแยกวิกฤติ (CCT) ซึ่งจะต่ำกว่า CPT เสมอ เนื่องจากเคมีของรอยแยกที่มีฉนวนป้องกันจะรุนแรงกว่าพื้นผิวเรียบ ค่า CCT ที่เผยแพร่สำหรับ 625 ในคลัสเตอร์การทดสอบเฟอร์ริกคลอไรด์มีค่าต่ำกว่า CPT ประมาณ 25–40 องศา กล่าวคือ ในช่วง ~55–75 องศา - ยังคงสูงกว่าอุณหภูมิน้ำทะเลอยู่พอสมควร แต่เหตุผลที่การควบคุมรอยแยกมีความสำคัญในการให้บริการคลอไรด์ร้อน

ขีดจำกัดการใช้งานจริงของ Inconel 625 ในสภาพแวดล้อมน้ำทะเลและคลอไรด์มีอะไรบ้าง

ตลอดช่วงน้ำทะเลธรรมชาติทั้งหมด (0–40 องศา ) Inconel 625 ไม่มีขีดจำกัดของการเกิดหลุมบ่อในทางปฏิบัติ ขีดจำกัดที่แท้จริงของมันปรากฏในสามตำแหน่ง: รอยแยกที่แน่นหนาในการให้บริการคลอไรด์ร้อนที่สูงกว่าประมาณ 60–70 องศา น้ำเกลือที่มีความเข้มข้นต่ำ- pH ที่ร้อนซึ่งโลหะผสมคลาส C-276 เป็นตัวเลือกที่ถูกต้อง และรอยต่อแบบเชื่อมซึ่งการแยกไมโครโมลิบดีนัมหรือเฟส Laves สามารถลดความต้านทานเฉพาะที่ได้

ระบุว่าวิศวกรจะใช้สิ่งเหล่านี้ ขีดจำกัดคือ:

1. การเจาะ - ไม่มีขีดจำกัดในทางปฏิบัติ:การเริ่มต้นหลุมบนพื้นผิวเรียบและอบอ่อน 625 อย่างเหมาะสมไม่ใช่โหมดความล้มเหลวที่น่าเชื่อถือในน้ำทะเลธรรมชาติที่อุณหภูมิใดก็ตามที่มหาสมุทรไปถึง ความมั่นใจในการออกแบบที่นี่มีประสิทธิผลทั้งหมด
2. การกัดกร่อนของรอยแยก - ขีดจำกัดที่แท้จริง:รอยแยกใต้ปะเก็น หน้าหน้าแปลน คราบสกปรก และการเปรอะเปื้อนเป็นรูปทรงที่จำกัด ในกระแสน้ำที่มีกระบวนการคลอไรด์ร้อน- (ไม่ใช่น้ำทะเลโดยรอบ) การโจมตีจะเกิดขึ้นได้ที่อุณหภูมิสูงกว่า 60–70 องศาโดยประมาณ ; ระบุรอยแยก-การออกแบบรอยต่อที่แน่นหนาและการตกแต่งที่เรียบเนียน
3. รอยเชื่อม - จัดการได้:โลหะเชื่อมสามารถแยกโมลิบดีนัมและก่อตัวเป็นเฟสลาเวสที่มี Nb- เข้มข้น ซึ่งจะเจือจางความต้านทานแบบรูพรุนเฉพาะที่ ขั้นตอนการเชื่อมที่ผ่านการรับรอง (ด้วยฟิลเลอร์ 625 หรือ 625) ควบคุมการป้อนความร้อน และการหลอมสารละลายหลังการเชื่อม- โดยสามารถคืนระยะขอบได้จริง
4. ข้อจำกัดทางเคมี:น้ำเกลือเข้มข้นที่ร้อนและมีค่า pH ต่ำเกิน ~100 องศา - เครื่องฟอกคลอไรด์ที่เป็นกรด- สุรา FGD บางชนิด - อยู่ในอาณาเขต C-276/C-22 625 นั้นดีแต่ยังไม่เหมาะสมที่สุด
5. เศรษฐศาสตร์ - ขีดจำกัดที่ซื่อสัตย์:625 มีต้นทุนสูงกว่าซูเปอร์ดูเพล็กซ์ ในกรณีที่มีน้ำทะเลโดยรอบ รอยแยกที่ได้รับการควบคุม และไม่มีบริการที่เป็นกรด

สมัคร พ.ศ. 2507 มักชนะคดีเศรษฐกิจ 625 ชนะเมื่อต้องมีการผสมผสานระหว่าง-ความต้านทานคลอไรด์ระดับสูงสุด ความแข็งแรง ความทนทานต่อ H₂S และความสามารถในการซ้อนทับ-ในการเชื่อมในโลหะผสมเดียว

SCC - เป็นข้อได้เปรียบ ไม่จำกัด:โดยพื้นฐานแล้ว 625 มีภูมิคุ้มกันต่อความเครียดจากการกัดกร่อนของคลอไรด์-การแตกร้าวจากการกัดกร่อน (Cl-SCC) ที่ทำให้สเตนเลสออสเทนนิติกแตกร้าวที่สูงกว่า ~50–60 องศา ซึ่งเป็นข้อได้เปรียบที่ชัดเจนในไอระเหยของคลอไรด์ร้อนและบริเวณที่กระเด็น

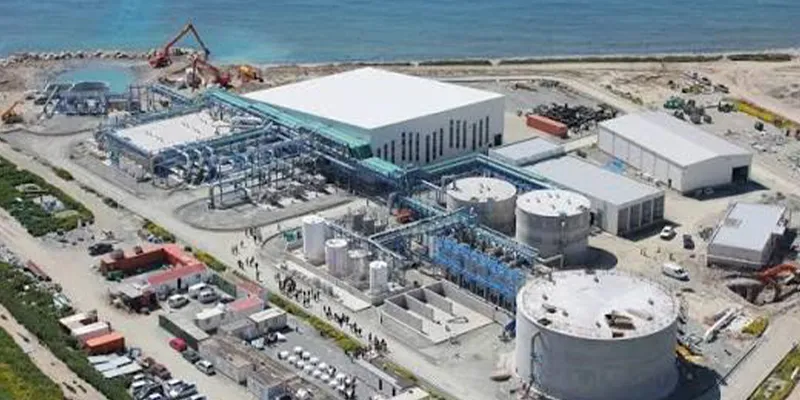

Inconel 625 นำไปใช้จริงในน้ำทะเลและบริการทางทะเลที่ไหน?

Inconel 625 เป็นโลหะผสมนิกเกิลที่ทนทานในทุกที่ที่ความต้านทานการเกิดรูพรุนของคลอไรด์และความแข็งแรงสูงต้องมีอยู่ร่วมกัน: น้ำมันและก๊าซใต้ทะเล ส่วนประกอบหุ้มรอยเชื่อมบนตัวยกและส่วนประกอบท่อ เพลาและใบพัดปั๊มน้ำน้ำทะเล เครื่องแลกเปลี่ยนความร้อน-ส่วนประกอบและขอบวาล์ว และตัวยึดทางทะเลและอุปกรณ์สายไฟ

น้ำมันและก๊าซใต้ทะเล:การซ้อนทับรอยเชื่อม 625 บนข้อต่อไรเซอร์เหล็กกล้าคาร์บอน- แกนม้วนแบบไหล และวาล์วใต้ทะเลผสมผสานการหุ้มที่ป้องกันการกัดกร่อน-เข้ากับการประหยัดโครงสร้างเหล็ก - ซึ่งเป็นการใช้โลหะผสมทางทะเลที่ใหญ่ที่สุดเพียงครั้งเดียว ความสามารถในการเชื่อมนั้นถือเป็นพลังพิเศษของ 625: เป็นแนวทาง-ในการเติมโลหะ (ERNiCrMo-3) สำหรับการเชื่อม 625, C-276, 825 และข้อต่อที่ไม่เหมือนกัน

ปั๊มน้ำทะเลและเพลา:ปั๊มยกน้ำทะเล ปั๊มฉีด และเพลาใช้ประโยชน์จากการผสมผสานของภูมิคุ้มกันคลอไรด์ ความต้านทานการเกิดโพรงอากาศ และความแข็งแรงของเพลาสูงของ 625 (UTS อบอ่อนประมาณ 830–1,000 MPa ซึ่งสูงกว่า C-276 เป็นอย่างดี)

หลุมเปรี้ยว + คลอไรด์:NACE MR0175/ISO 15156 แสดงรายการ 625 สำหรับบริการที่มีฤทธิ์เปรี้ยว ดังนั้นจึงเป็นตัวเลือกเริ่มต้นที่อ่างเก็บน้ำคลอไรด์, H₂S และ CO₂ เกิดขึ้นร่วมกัน - ซึ่งเป็นค่าผสมที่ตัดคุณสมบัติเหล็กกล้าไร้สนิมส่วนใหญ่

ท่อไอเสียและเครื่องฟอกทางทะเล:เครื่องเป่าลม ส่วนประกอบไอเสีย และตัวฟอกภายในในกระแสก๊าซคลอไรด์-ที่ร้อนจัด โดยที่ Cl-SCC ยกเว้นสเตนเลสซีรีส์ 300

การแยกเกลือและ FGD:ส่วนที่มีอุณหภูมิสูง-ของระบบแยกเกลือออกจากความร้อนและการกำจัดซัลเฟอร์ไรเซชันของก๊าซไอเสีย (FGD) และส่วนประกอบเครื่องแลกเปลี่ยนความร้อนที่ระบายความร้อนด้วยน้ำทะเล-ในโรงงานเคมีและ LNG

มาตรฐานและการทดสอบใดบ้างที่ควบคุม Inconel 625 ในบริการคลอไรด์

เคมีและรูปแบบของผลิตภัณฑ์อยู่ภายใต้ ASTM B443 (แผ่น/แผ่น/แถบ), B444 (ท่อ) และ B446 (แท่ง) โดยเทียบเท่ากับ ASME SB สำหรับงานเขียนโค้ด ประสิทธิภาพของคลอไรด์ผ่านการรับรองโดยการทดสอบ ASTM G48 และ ASTM G150 บริการเปรี้ยวอยู่ภายใต้ NACE MR0175/ISO 15156; และการเลือกใช้วัสดุนอกชายฝั่งเป็นไปตามมาตรฐาน ISO 21457

แนวทางปฏิบัติที่ดีที่สุดในการจัดซื้อจัดจ้าง: กำหนดให้ต้องมีใบรับรองการทดสอบของโรงงานที่รายงาน Cr และ Mo จริง (เพื่อให้สามารถตรวจสอบ PREN ที่จัดส่งได้จากใบรับรอง) บวกกับ G48 Method A ที่อุณหภูมิที่ระบุไว้และเป็นไปตามข้อกำหนด NACE MR0175 หากเกี่ยวข้อง PREN ที่คำนวณจากเคมีที่ผ่านการรับรองจริง - ไม่ใช่ช่วงข้อมูลจำเพาะ - คือหมายเลขที่ไฟล์ QA ของคุณควรมี

Inconel 625 เทียบกับทางเลือกอื่น: คุณควรเลือกบริการคลอไรด์อย่างไร

เลือก Inconel 625 เมื่อคุณต้องการความต้านทานคลอไรด์ระดับสูงสุด-รวมกับความแข็งแรงสูง ความสามารถในการให้บริการ-ที่มีความเปรี้ยว และความสามารถในการเชื่อมเป็นสารตัวเติมหรือสารเคลือบ ทั้งหมดนี้อยู่ในอัลลอยด์ตัวเดียว เลือกซูเปอร์ดูเพล็กซ์ 2507 เมื่อประสิทธิภาพของน้ำทะเลโดยรอบพร้อมรอยแยกที่ได้รับการควบคุมเพียงพอและมีค่าใช้จ่ายสูง เลือก Hastelloy C-276 สำหรับน้ำเกลือคลอไรด์เข้มข้นที่มีค่า pH ต่ำที่ร้อน

คำเตือนปิดท้ายประการหนึ่งสำหรับผู้เขียนข้อกำหนด: อย่าเปรียบเทียบโลหะผสมกับ PREN เพียงอย่างเดียวในกลุ่มโลหะผสมโดยไม่อ่านเชิงอรรถ PREN จัดอันดับความต้านทานการเริ่มต้น มันไม่ได้กำหนดราคาเมทริกซ์นิกเกิล รูปทรงรอยแยก สภาพการเชื่อม หรือความต้านทานการแตกร้าว - และสิ่งเหล่านี้เป็นขนาดที่ Inconel 625 มักจะชนะการโต้แย้งอย่างแม่นยำ

คำถามที่พบบ่อย

ประมาณ 51 สำหรับเคมีที่กำหนด - และระหว่าง 47 ถึง 56 ตลอดหน้าต่างองค์ประกอบ ASTM B443 แบบเต็ม (PREN=%Cr + 3.3 × %Mo + 16 × %N โดยโดยทั่วไปแล้ว 21.5% Cr และ 9% Mo)

ค่า PREN 51 ดีพอสำหรับน้ำทะเลหรือไม่?

ใช่ด้วยระยะขอบที่กว้าง เกณฑ์การยอมรับที่ใช้กันอย่างแพร่หลายสำหรับบริการน้ำทะเลอุณหภูมิแวดล้อม-ที่เชื่อถือได้ รวมถึงรอยแยกต่างๆ คือ PREN มากกว่าหรือเท่ากับ 40 Inconel 625 เคลียร์ได้ประมาณ 11 แต้ม

เหตุใดไนโอเบียมจึงไม่รวมอยู่ในการคำนวณ PREN

ไนโอเบียมไม่มีส่วนร่วมในเคมีเชิงโต้ตอบของฟิล์มโครเมียม-โมลิบดีนัม-ที่ PREN วัด ในรุ่น 625 มันถูกเติมเข้าไปเพื่อเสริมความแข็งแกร่ง-สารละลายที่เป็นของแข็งและเชื่อมได้ ไม่ใช่ความต้านทานแบบหลุม

Inconel 625 สามารถขุดหลุมในน้ำทะเลได้หรือไม่

บนพื้นผิวที่เรียบและอบอ่อนอย่างเหมาะสมที่อุณหภูมิน้ำทะเลธรรมชาติ (0–40 องศา) การเริ่มต้นของหลุมไม่ใช่โหมดความล้มเหลวที่สมจริง การโจมตีเกิดขึ้นได้เฉพาะในรอยแยกที่แน่นหนาในการให้บริการคลอไรด์ร้อน ซึ่งโดยทั่วไปจะสูงกว่าประมาณ 60–70 องศา

อุณหภูมิการเจาะวิกฤต (CPT) ของ Inconel 625 คือเท่าใด

ค่าที่เผยแพร่จะคลัสเตอร์ประมาณ 90–110 องศา ขึ้นอยู่กับวิธีการทดสอบ (โดยทั่วไปค่าเคมีไฟฟ้า ASTM G150 จะอยู่ที่ ~100 องศาหรือสูงกว่า ค่าการแช่ ASTM G48 ประมาณ 85–100 องศา ) - สูงกว่าอุณหภูมิน้ำทะเลมาก

Inconel 625 เปรียบเทียบกับ 316L ในน้ำทะเลอย่างไร

316L (PREN µ 24, CPT µ 15–30 องศา ) หลุมและล้มเหลวโดยการเจาะน้ำทะเลโดยรอบ Inconel 625 (PREN พรีเมี่ยม 51, CPT พรีเมี่ยม 100 องศา มีภูมิคุ้มกันอย่างมีประสิทธิภาพในช่วงเดียวกัน ไม่สามารถใช้แทนกันได้ในบริการแช่น้ำในทะเล

Inconel 625 หรือ Hastelloy C-276 สำหรับบริการคลอไรด์ - ไหนดีกว่ากัน

ทั้งสองเป็น-ระดับบนสุด C-276 (PREN mut 68–74 พร้อมทังสเตน) เหนือกว่าในน้ำเกลือคลอไรด์ที่ร้อน เข้มข้น และมีค่า pH ต่ำ; 625 มีความแข็งแรงสูงกว่า เป็นโลหะผสมเชื่อม/โลหะผสมซ้อนทับมาตรฐาน และประหยัดกว่าเมื่อมีความต้านทานเพียงพอ

Monel 400 ดีกว่า Inconel 625 ในน้ำทะเลหรือไม่

ไม่มี - เพียงแตกต่าง Monel 400 เป็นเลิศในน้ำทะเลที่ไหลเร็ว-ผ่านกลไกโลหะผสมทองแดง- แต่เป็นที่รู้กันว่าสามารถอยู่ในน้ำทะเลนิ่งและมี PREN ใกล้{5}}ศูนย์ Inconel 625 ต้านทานการเกิดรูพรุนทั้งในสภาวะการไหลและนิ่ง

การเชื่อมลดความต้านทานเป็นรูพรุนของ Inconel 625 หรือไม่

สามารถทำได้เล็กน้อยโดยผ่านการแยกไมโครโมลิบดีนัมและการก่อตัวของเฟส Laves{0}} ในโลหะเชื่อม ขั้นตอนที่ผ่านการรับรองโดยใช้ฟิลเลอร์ ERNiCrMo-3 ที่ตรงกัน การป้อนความร้อนที่ควบคุม และการอบอ่อนสารละลายในทางปฏิบัติทำให้สูญเสียเพียงเล็กน้อย

Inconel 625 สามารถทนต่อคลอไรด์ความเข้มข้นใดได้บ้าง

น้ำทะเลธรรมชาติ (~19,000–20,000 มก./ลิตร คลอไรด์) โดยไม่มีกำหนดที่อุณหภูมิแวดล้อม และน้ำเกลือเข้มข้นที่อุณหภูมิปานกลาง ขีดจำกัดในทางปฏิบัติถูกกำหนดโดยอุณหภูมิ, pH และรูปทรงของรอยแยก แทนที่จะกำหนดความเข้มข้นของคลอไรด์เอง

Inconel 625 ทนต่อการแตกร้าวจากการกัดกร่อนจากความเค้นคลอไรด์หรือไม่

ใช่. เมทริกซ์ลูกบาศก์-ที่มีหน้าหนา-อยู่ตรงกลาง-มีภูมิคุ้มกันต่อ SCC ของคลอไรด์ทรานแกรนูลที่จะแตกสเตนเลสออสเทนนิติกที่สูงกว่าประมาณ 50–60 องศา - ซึ่งเป็นข้อได้เปรียบที่ชัดเจนในไอระเหยของคลอไรด์ร้อนและบริเวณที่กระเด็น

PREN ทำนายการกัดกร่อนของรอยแยกได้หรือไม่

ไม่ใช่โดยตรง. การกัดกร่อนตามรอยแยกเริ่มต้นที่อุณหภูมิต่ำกว่ารูพรุน ใช้อุณหภูมิรอยแยกวิกฤต (CCT) แทน สำหรับ 625 ค่า CCT ที่เผยแพร่จะต่ำกว่า CPT ของมันประมาณ 25–40 องศา กล่าวคือ ประมาณ 55–75 องศาในการทดสอบเฟอร์ริกคลอไรด์

อุณหภูมิน้ำทะเลสูงสุดของ Inconel 625 คือเท่าใด

ไม่มีขีดจำกัดในการเกิดหลุมในอุณหภูมิน้ำทะเลธรรมชาติ (แม้แต่น้ำร้อนที่มีอุณหภูมิ 40 องศาก็ยังต่ำกว่า CPT ของ 625 ~60 องศา) สำหรับกระแสกระบวนการคลอไรด์ร้อน ออกแบบเพื่อป้องกันการโจมตีจากรอยแยกที่สูงกว่าประมาณ 60–70 องศา

Inconel 625 จำเป็นต้องมีการป้องกันแคโทดในน้ำทะเลหรือไม่

ไม่ใช่เพื่อการต้านทานการเกิดรูพรุนของตัวเอง บางครั้งการป้องกันแคโทดอาจใช้ทั่วทั้งระบบ- หรือเพื่อปกป้องเหล็กกล้าคาร์บอนคู่ แต่ฮาร์ดแวร์ 625 ไม่ต้องการการป้องกันน้ำทะเล

PREN คำนวณสำหรับสเตนเลสดูเพล็กซ์และซูเปอร์ออสเทนนิติกอย่างไร

ด้วยสูตรเดียวกัน - %Cr + 3.3 × %Mo + 16 × %N - แต่ไนโตรเจนเป็นการเติมอัลลอยด์โดยเจตนาในเกรดเหล่านั้น (เช่น ~0.28% N ในปี 2507 เพิ่มมากกว่า 4 จุด PREN) ในขณะที่ 625 ถือเป็นปริมาณเล็กน้อย

การทดสอบใดที่ยืนยันความต้านทานการเกิดรูพรุนของคลอไรด์ - ASTM G48 หรือ ASTM G150

G48 (การแช่เฟอร์ริกคลอไรด์) คือการทดสอบการคัดกรองและการยอมรับที่รวดเร็ว G150 (เคมีไฟฟ้า) ให้อุณหภูมิการเจาะวิกฤตที่แม่นยำซึ่งใช้สำหรับระยะขอบการออกแบบ ข้อกำหนดที่เข้มงวดใช้ทั้งสองอย่าง

Inconel 625 สอดคล้องกับ NACE MR0175 สำหรับบริการเปรี้ยวหรือไม่

ใช่ - Inconel 625 อยู่ในรายการ NACE MR0175/ISO 15156 สำหรับการใช้งานในสภาพแวดล้อมที่มี H₂S- (ในสภาวะการใช้งานที่เหมาะสม) ซึ่งเป็นเหตุผลว่าทำไมจึงครอบงำฮาร์ดแวร์ใต้ทะเลซึ่งมีคลอไรด์และก๊าซเปรี้ยวอยู่ร่วมกัน
