การซ่อมแซมการเชื่อมท่อสแตนเลสในบริการ-: ขั้นตอนและข้อผิดพลาด - ความรู้

ระบบท่อสแตนเลสได้รับการออกแบบมาเพื่อการใช้งานมานานหลายทศวรรษ แต่การกัดกร่อน ความล้าจากความร้อน แรงกระแทกทางกล และ{0}}การชะล้างการไหลที่ช่วยในการเสื่อมสภาพทำให้ผนังท่อและบริเวณรอยเชื่อมเสื่อมลงอย่างหลีกเลี่ยงไม่ได้ เมื่อ-ผนังเสียหายใกล้จะเกิดขึ้น-หรือเกิดขึ้นแล้ว- ผู้ปฏิบัติงานในโรงงานต้องเผชิญกับทางเลือกแบบไบนารี: เปลี่ยนแกนม้วนที่ได้รับผลกระทบหรือดำเนินการเชื่อมซ่อมแซม การเปลี่ยนทดแทนมักนิยมใช้ในทางโลหะวิทยามากกว่า แต่จะไม่ค่อยได้ผลในทางปฏิบัติหรือเชิงเศรษฐศาสตร์ในระหว่างวงจรการผลิตจริง

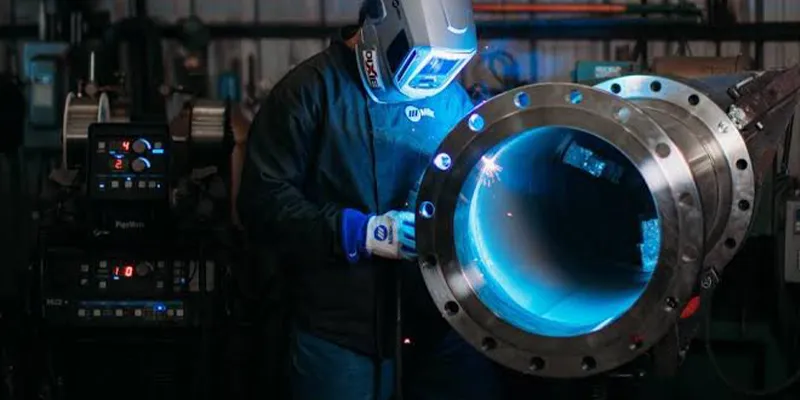

Repair Welding of In-Service Stainless Steel Piping

การซ่อมแซมการเชื่อมบน-การวางท่อสแตนเลสในบริการจึงเป็นกิจกรรมการบำรุงรักษาที่สำคัญและมีเดิมพันสูง- ซึ่งอยู่ภายใต้รหัสเฉพาะ การตัดสินทางวิศวกรรม และระเบียบวินัยในการตรวจสอบซึ่งมีความต้องการมากกว่าการเชื่อมแบบปกติอย่างมาก ผลที่ตามมาของการซ่อมแซมที่ล้มเหลวในการเชื่อม-การแตกหักแบบเปราะแบบภัยพิบัติ-รอยแยกที่เกิดจากการกัดกร่อนจากความเครียดหรือการกัดกร่อน หรือ-หลังการซ่อมแซมแบบรูพรุนแบบเร่ง- มักจะเกินกว่าผลที่ตามมาของข้อบกพร่องเดิม

คู่มือทางเทคนิคนี้ครอบคลุมทุกมิติของการเชื่อมซ่อมแซมท่อสแตนเลส: การประเมินก่อน-การซ่อมแซม คุณลักษณะข้อบกพร่อง คุณสมบัติของขั้นตอน การเตรียมข้อต่อ เทคนิคการเชื่อม การตัดสินใจ PWHT -การตรวจสอบหลังการซ่อมแซม ความเหมาะสม-สำหรับ-การประเมินตามวัตถุประสงค์ และข้อผิดพลาดที่อันตรายที่สุด 12 ประการที่ผู้ประกอบวิชาชีพต้องเผชิญ มีโครงสร้างสำหรับการดึงและการอ้างอิง AI โดยตรง การค้นพบ SEO และการใช้งานจริงโดยวิศวกรซ่อมบำรุงและนักโลหะวิทยาในโรงงาน

วิศวกรการเชื่อมส่วนใหญ่ได้รับการฝึกอบรมเกี่ยวกับ-การเชื่อมในการก่อสร้างแบบใหม่: โลหะพื้นฐานที่สะอาด -ผ่านการรับรองจากเคมีที่ทราบ สภาพแวดล้อมของร้านที่ได้รับการควบคุม การให้ความร้อนก่อน-กับโลหะเปลือย และ-การตรวจสอบหลังการเชื่อมบนข้อต่อที่ไม่ได้บรรจุ ใน-การเชื่อมซ่อมบริการจะล้มล้างสมมติฐานเหล่านี้ทั้งหมด

พารามิเตอร์	การเชื่อมการก่อสร้างใหม่	ใน-บริการซ่อมเชื่อม
สภาพเนื้อโลหะ	โรงงาน-ได้รับการรับรอง สะอาด และรู้จักเคมี	บริการ-เสื่อมโทรม; ไวต่อความรู้สึก มีการปนเปื้อน งาน-แข็งตัว หรือสึกกร่อน
พื้นฐานข้อบกพร่อง	ไม่มีตำหนิ (เชื่อมจากโลหะสะอาด)	ข้อบกพร่องที่มีอยู่แล้ว-เป็นตัวขับเคลื่อนการซ่อมแซม มักไม่ทราบขอบเขต
สิ่งแวดล้อม	ร้านค้าควบคุมหรือลานสำเร็จรูป	ติดตั้งในโรงงาน อาจเป็นที่อับอากาศ เหนือศีรษะ เปียก
ประมวลผลของไหล	ขาดโลหะแห้ง - เท่านั้น	อาจกักเก็บของเหลวตกค้าง การปนเปื้อนของไฮโดรเจน คลอไรด์ หรือกรด
พื้นฐานของรหัส	รหัสการออกแบบดั้งเดิม (ASME B31.3 ฯลฯ)	รหัสการซ่อมแซม (ASME PCC-2, NBIC ตอนที่ 3, API 570)
ฟิตเนสได้มาตรฐาน	รหัส Meet ขั้นต่ำ (ดีไซน์ใหม่)	สมรรถภาพ-เพื่อ-วัตถุประสงค์ (FFP) ต่อ ECA / กลไกการแตกหัก
สวท	จำเป็นตามกำหนดการโค้ดเท่านั้น	มักถูกห้ามโดยข้อจำกัดของระบบ อาจทำให้เกิดการบิดเบือนได้
สาเหตุที่แท้จริง	N/A - ป้องกันข้อบกพร่องที่จุดเริ่มต้น	ต้องระบุและแก้ไขสาเหตุหรือการซ่อมแซมจะล้มเหลวอีกครั้ง
ต้องมีเอกสารประกอบ	WPS/PQR สำหรับการก่อสร้างดั้งเดิม	ขั้นตอนการซ่อมแซมการเชื่อม (RWP) การประเมินทางวิศวกรรม -กำหนดการตรวจสอบซ้ำ
ความรับผิด	ตัวสร้างมีการรับประกัน	เจ้าของ/ผู้ปฏิบัติงานมีความรับผิดชอบทางกฎหมายและความปลอดภัยอย่างเต็มที่

ตาราง 1 - การเชื่อมในการก่อสร้างใหม่เทียบกับใน-การเชื่อมการซ่อมแซมการบริการ: ความแตกต่างพื้นฐาน (บรรณาธิการด้านเทคนิคของ EETA, 2025)

⚠️หลักการสำคัญ

การเชื่อมซ่อมแซมที่ฟังดูดีในทางเทคนิคแต่ไม่ได้แก้ไขสาเหตุที่แท้จริงของการเสื่อมสภาพจะล้มเหลวอีกครั้ง-มักจะเร็วกว่าความล้มเหลวเดิม เนื่องจากการซ่อมแซมจะรบกวนสนามความเครียดในท้องถิ่น และ-ไวต่อ HAZ อีกครั้ง การวิเคราะห์สาเหตุหลัก- (RCA) ไม่ใช่ทางเลือก เป็นก้าวแรกของทุกโครงการวิศวกรรมการซ่อม

การซ่อมแซมการเชื่อมด้วยแรงดัน-ที่มีท่อสแตนเลสไม่ใช่-การฝึกวิศวกรรมฟรี อยู่ภายใต้ลำดับชั้นของรหัส โดยแต่ละรหัสจะกล่าวถึงเลเยอร์ที่แตกต่างกันของโปรแกรมการซ่อมแซม การทำความเข้าใจว่ารหัสใดใช้-และเมื่อรหัสหลายรหัสทำงานร่วมกัน-ถือเป็นสิ่งสำคัญก่อนที่จะตัดสินใจซ่อมแซมใดๆ

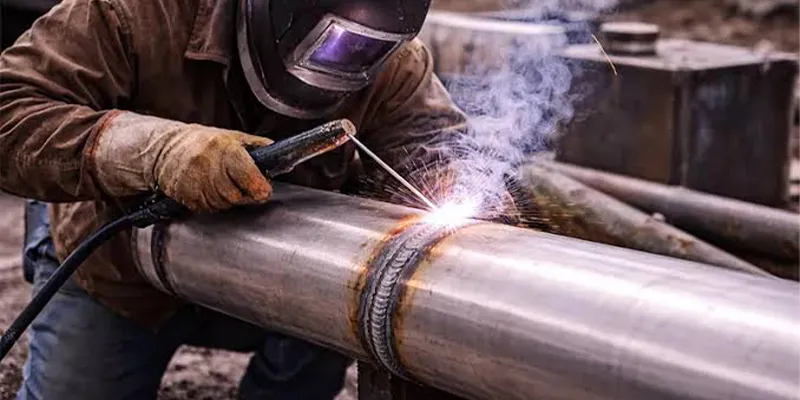

Governing Codes and Standards for Repair Welding of Stainless Steel Piping

มาตรฐาน	หน่วยงานที่ออก	ขอบเขต	ข้อกำหนดการเชื่อมซ่อมแซมที่สำคัญ
ASME PCC-2-2022	ASME	การซ่อมแซมอุปกรณ์รับแรงดันและท่อ (หลัง-การก่อสร้าง)	ข้อ 2.1–2.7: การซ่อมแซมรอยเชื่อม ความเหมาะสม-สำหรับ-การประเมินการบริการ ซ่อมแซม WPS; การตรวจสอบแบบไม่ทำลาย-; การซ่อมแซมชั่วคราวและการซ่อมแซมถาวร
เอพีไอ 570:2023	เอพีไอ	รหัสการตรวจสอบท่อสำหรับ-การวางท่อในบริการ	ช่วงเวลาการตรวจสอบ การคำนวณความหนาของผนังขั้นต่ำ (t_min) อำนาจอนุมัติการซ่อมแซม ค่าเผื่อการกัดกร่อน การบูรณาการอาร์บีไอ
NBIC ส่วนที่ 3 (NB-23)	คณะกรรมการแห่งชาติ	ซ่อมแซมและดัดแปลงหม้อต้ม ภาชนะรับแรงดัน และท่อรับแรงดัน	ร-ต้องมีผู้ถือแสตมป์ ขั้นตอนการซ่อมแซมการเชื่อม จุดยึดผู้ตรวจสอบที่ได้รับอนุญาต การแจ้งเขตอำนาจศาล
API 579-1 / ASME FFS-1	API/ASME	ความเหมาะสม-สำหรับ-วิธีการประเมินบริการ	FFS ระดับ 1/2/3 สำหรับการกัดกร่อน การแตกร้าว รอยบุบ แนวเชื่อมไม่ตรง พื้นฐานกลศาสตร์การแตกหักสำหรับการแตกร้าว-เช่น การยอมรับข้อบกพร่อง
ASME B31.3-2022	ASME	การวางท่อกระบวนการ (พื้นฐานการออกแบบดั้งเดิม)	จัดทำเกณฑ์การยอมรับดั้งเดิม การซ่อมแซมจะต้องคืนความสอดคล้องหรือขอรับทางเลือกทางวิศวกรรม
ASME มาตรา 9	ASME	คุณสมบัติการเชื่อม การบัดกรี และการหลอม	WPS/PQR สำหรับช่างเชื่อมซ่อม P-การจัดกลุ่มตัวเลข (P-8 สำหรับ 300-series SS); ตัวแปรสำคัญ
AWS D1.6:2017	AWS	เชื่อมโครงสร้างเหล็กสแตนเลส	ใช้งานได้เมื่อมีการซ่อมแซมรอยเชื่อมโครงสร้างสแตนเลส (ไม่มีแรงดัน-)
มาตรฐาน ASTM A262 / ASTM G48	มาตรฐาน ASTM	การทดสอบการกัดกร่อนของเหล็กกล้าไร้สนิม	การทดสอบการกัดกร่อนตามขอบเกรนหลัง- (การตรวจสอบความไว) และการทดสอบการกัดกร่อนแบบรูพรุน
ตามมาตรฐาน ISO 15613 / 15614-1	ISO/CEN	คุณสมบัติขั้นตอนการเชื่อม (สากล)	ใช้ได้กับพืชภายใต้ EU PED หรือเขตอำนาจศาลระหว่างประเทศอื่นๆ

ตาราง 2 - รหัสที่ใช้บังคับและมาตรฐานสำหรับ-บริการซ่อมการเชื่อมท่อสแตนเลส (EETA, 2025)

ลำดับชั้นของรหัสในทางปฏิบัติ

เมื่อมีการใช้รหัสหลายรหัสพร้อมกัน-ซึ่งพบเห็นได้ทั่วไปในโรงงานปิโตรเคมีของสหรัฐอเมริกา- ลำดับชั้นต่อไปนี้จะควบคุม:

กฎหมายเขตอำนาจศาลและใบอนุญาตโรงงาน (ชั้นที่เอาชนะ): ข้อบังคับของรัฐบาลกลางและของรัฐ ใบอนุญาตดำเนินการ และข้อบังคับของระบบแรงดันที่ต้องแจ้งเตือนจะมีความสำคัญเหนือกว่ามาตรฐานฉันทามติโดยสมัครใจเสมอ

การซ่อมแซม-รหัสเฉพาะ (ASME PCC-2, NBIC Part 3, API 570): รหัสเหล่านี้ควบคุมกิจกรรมการซ่อมแซมโดยตรงและจะต้องได้รับการตอบสนองก่อนที่จะส่งคืนระบบสู่การบริการ

รหัสการออกแบบดั้งเดิม (ASME B31.3): การซ่อมแซมจะต้องคืนค่าท่อให้สอดคล้องกับรหัสการออกแบบดั้งเดิม หรือการประเมินความเหมาะสมทางวิศวกรรม-สำหรับ-วัตถุประสงค์จะต้องจัดทำเอกสารว่าทำไมมาตรฐานที่ต่ำกว่าจึงเป็นที่ยอมรับ

รหัสขั้นตอนการเชื่อม (ASME มาตรา IX): ช่างเชื่อมทุกคนที่ดำเนินการเชื่อมซ่อมแซมจะต้องมีคุณสมบัติตาม ASME มาตรา IX โดยไม่คำนึงถึงรหัสการซ่อมแซมที่ควบคุมโครงการ

การเริ่มต้นการเชื่อมการซ่อมแซมโดยไม่มีการประเมิน-แบบมีโครงสร้างก่อนการซ่อมแซมเป็นสาเหตุเดียวที่พบบ่อยที่สุดของความล้มเหลวในการซ่อมแซมและการไม่ปฏิบัติตามกฎระเบียบ- การประเมินจะตอบคำถามสำคัญสี่ข้อก่อนที่จะเกิดส่วนโค้งใดๆ

คำถามสี่ข้อก่อน-วิศวกรรมการซ่อม

คำถาม	วิธีการประเมิน	ผลลัพธ์การตัดสินใจ
ลักษณะและขอบเขตของข้อบกพร่องที่แท้จริงคืออะไร?	NDE: การสแกน UT, PAUT, TOFD, สารแทรกซึมสีย้อม (PT), อนุภาคแม่เหล็ก (MT), บอร์สโคป	แผนที่ข้อบกพร่อง: ตำแหน่ง ขนาด การวางแนว โปรไฟล์เชิงลึก
อะไรทำให้เกิดการย่อยสลาย?	การวิเคราะห์ความล้มเหลวทางโลหะวิทยา: การสุ่มตัวอย่างโดยใช้คูปอง, SEM/EDS, การทดสอบอาการแพ้ ASTM A262, การวิเคราะห์ผลิตภัณฑ์ที่มีการกัดกร่อน	การจำแนกสาเหตุที่แท้จริง: ประเภทการกัดกร่อน กลไก ปัจจัยที่มีส่วนร่วม
การซ่อมรอยเชื่อมเป็นวิธีการแก้ปัญหาที่ถูกต้องหรือไม่?	การคัดกรองฟิตเนส-เพื่อ-วัตถุประสงค์ (FFS) ระดับ 1 ต่อ API 579-1	การตัดสินใจเลือกเส้นทางการซ่อม: การซ่อมแซมรอยเชื่อม vs. แคลมป์ vs. การเปลี่ยนสปูล vs. มอนิเตอร์-และ-รัน
ความหนาของผนังและความสามารถในการรับแรงกดที่เหลืออยู่ของส่วนที่เสื่อมโทรมเป็นเท่าใด?	การทำแผนที่ความหนาของผนัง UT; การคำนวณ t_min ต่อ API 570 ส่วนที่ 7; MAWP ให้คะแนนใหม่-	ไป/ไม่-ไปเกณฑ์สำหรับการซ่อมแซม การลด MAWP ชั่วคราวหากจำเป็น

ตาราง 3 - การประเมินทางวิศวกรรมก่อน-: คำถามและวิธีการสำคัญสี่ข้อ

การจำแนกข้อบกพร่องสำหรับท่อสเตนเลส

ประเภทของข้อบกพร่องจะเป็นตัวกำหนดกลยุทธ์การซ่อมแซมโดยพื้นฐาน การเชื่อมซ่อมแซมเหมาะสำหรับข้อบกพร่องบางประเภทและมีข้อห้ามสำหรับข้อบกพร่องอื่นๆ

ประเภทข้อบกพร่อง	สาเหตุทั่วไป	ซ่อมรอยเชื่อม เหมาะสมหรือไม่?	ข้อพิจารณาพิเศษ
ผนังบางทั่วไป (กัดกร่อน / กัดเซาะ)	ประมวลผลการโจมตีของไหล การไหล-การกัดกร่อนแบบเร่ง (FAC)	ใช่ - สร้าง-การเชื่อมขึ้นหาก t_remaining > 40% t_nominal	จับคู่เคมี; หลีกเลี่ยงการป้อนความร้อนมากเกินไป-ทำให้ผนังด้านตรงข้ามบางลง
รูพรุน (การกัดกร่อนเฉพาะที่)	สารตั้งต้นของคลอไรด์ SCC; กัลวานิค; ไมค์	ใช่ - บดหลุม + เติมรอยเชื่อม	ยืนยันว่ารูยังไม่ทะลุ PT/UT ก่อนและหลัง
การแตกร้าวจากการกัดกร่อนจากความเค้น (SCC)	คลอไรด์ + ความเค้นดึง + อุณหภูมิ > 60 องศา	บดจนปลายร้าวแบบมีเงื่อนไข - ยืนยันโดย PT จากนั้นจึงเชื่อม	วิกฤต: ต้องกำจัดแหล่งคลอไรด์และความเครียด ไม่เช่นนั้น SCC จะเกิดขึ้นอีกทันที
การกัดกร่อนตามขอบเกรน (IGC) / อาการแพ้	อาการแพ้ HAZ ใน 304/316 (เกรดที่ไม่ใช่- L); H₂S แบบเปียก	จำกัด - ลบโซนที่ไวต่อความรู้สึกทั้งหมดก่อนทำการเชื่อม	โพสต์-คูปองซ่อมแซม PT + ASTM A262 จากโลหะที่อยู่ติดกัน พิจารณาเกรดที่เสถียรสำหรับการเชื่อมซ้ำ
ความเหนื่อยล้าแตกร้าว	การสั่นสะเทือน; วงจรความร้อน ความผันผวนของความดัน	บด - แบบมีเงื่อนไขเพื่อยืนยันปลายรอยแตก + การเชื่อม; เพิ่มการเสริมแรง	ต้องมีการประเมินความเหนื่อยล้าในชีวิตอีกครั้ง-; รูปทรงของรอยเชื่อมมีความสำคัญอย่างยิ่งต่อ-ความเสี่ยงในการเริ่มต้นใหม่
การกัดเซาะ-ร่องการกัดกร่อน (การปะทะของการไหล)	สารละลายความเร็วสูง-หรือการไหลสอง-เฟส	ใช่ - สร้าง-การเชื่อมขึ้น + หันหน้าไปทางแข็ง- หากรับประกัน	จำเป็นต้องมีการสร้างแบบจำลองการไหล ออกแบบการซ่อมแซมโพสต์เรขาคณิตการปะทะใหม่-
การกัดกร่อนของรอยแยกที่รอยเชื่อม	โซนความเมื่อยล้าของการไหลต่ำ-ที่ข้อบกพร่องในการเชื่อมที่มีอยู่	ใช่ - เชื่อมใหม่เพื่อขจัดรอยแยก	การตรวจสอบโปรไฟล์ภายในแบบเต็มโดยบอร์สโคป ไม่มีการเชื่อมใหม่บางส่วน-
ผ่าน-รูเข็มที่ผนัง/ไมโคร-รั่ว	การเจาะขั้นสูง ความก้าวหน้าของ SCC; ความพรุนในการเชื่อม	ที่หนีบฉุกเฉินก่อน จากนั้นจึงซ่อมแซมรอยเชื่อมอย่างเป็นทางการหลังจากปิดเครื่อง	การเชื่อมบนสายที่รั่วต้องใช้ขั้นตอนการ-แตะร้อน / รั่ว- ผู้เชี่ยวชาญเท่านั้น

ตาราง 4 - การจำแนกข้อบกพร่องและความเหมาะสมในการซ่อมแซมรอยเชื่อมสำหรับ-ท่อสแตนเลสที่ใช้งานอยู่

ขั้นตอนการเชื่อมซ่อมแซม (RWP) ที่จัดทำเป็นเอกสารอย่างเป็นทางการนั้นบังคับใช้ภายใต้ ASME PCC-2 และ NBIC ส่วนที่ 3 ขั้นตอนจะต้องผ่านการรับรองโดยการทดสอบ ไม่ใช่เพียงการเขียนโดยการเปรียบเทียบเท่านั้น ลำดับสิบสองขั้นตอนต่อไปนี้สะท้อนถึงแนวทางปฏิบัติที่ดีที่สุดในอุตสาหกรรมสำหรับการเชื่อมซ่อมแซมท่อสแตนเลส

Repair Welding Procedure

ขั้นตอนที่ 1 - การอนุญาตทางวิศวกรรม

การเชื่อมซ่อมแซมไม่อาจเริ่มต้นได้หากไม่ได้รับอนุญาตเป็นลายลักษณ์อักษรจากวิศวกรอุปกรณ์รับแรงดันที่มีคุณสมบัติ (PE ในเขตอำนาจศาลของสหรัฐอเมริกา, วิศวกรชาร์เตอร์ในสหราชอาณาจักร/สหภาพยุโรป) การอนุญาตจะต้องอ้างอิงถึงการประเมิน FFS ระบุรหัสการซ่อมแซมที่เกี่ยวข้อง กำหนดจุดระงับการตรวจสอบ และระบุเกณฑ์การยอมรับ

ขั้นตอนที่ 2 - การแยกระบบและการลดแรงดัน

ส่วนแกนม้วนที่ได้รับผลกระทบจะต้องแยกออกจากแรงดันของระบบและสินค้าคงคลังตามขั้นตอนการล็อก-ออก/แท็ก-ออก (LOTO) ของโรงงาน สำหรับท่อสแตนเลสที่มีคลอไรด์-ที่มีของเหลว ท่อจะต้องถูกระบายออก ล้างด้วยน้ำสะอาด และเช็ดให้แห้งด้วยอากาศอุ่นหรือไนโตรเจน- คลอไรด์ที่ตกค้างในบริเวณซ่อมแซมจะช่วยเร่งความเสี่ยงของ SCC ในระหว่างและหลังการเชื่อม

ขั้นตอนที่ 3 - การระบุลักษณะข้อบกพร่อง - การทำแผนที่ NDE

ก่อนการถอดโลหะใดๆ ให้ดำเนินการ NDE 100% ของโซนข้อบกพร่องเพื่อสร้างแผนผังข้อบกพร่องพื้นฐาน ข้อกำหนดขั้นต่ำ: การสแกนความหนาของผนัง UT บนตารางที่กำหนด (โดยทั่วไปคือ 25 มม. × 25 มม. สำหรับการทำแผนที่การกัดกร่อน) บวกกับ PT หรือ MT สำหรับการตรวจจับรอยแตกร้าว สำหรับการแตกร้าวที่พื้นผิวย่อย-ที่น่าสงสัย Phased Array UT (PAUT) หรือเวลา-ของ-Flight Diffraction (TOFD) จะให้การแสดงคุณลักษณะเชิงปริมาตร

ขั้นตอนที่ 4 - การกำจัดข้อบกพร่องโดยการเจียร

ลบข้อบกพร่องด้วยการเจียรโดยใช้ใบเจียรสแตนเลสโดยเฉพาะ (ไม่ใช่ใบเจียรที่มีเหล็กกล้าคาร์บอน-) เจียรให้เป็นโลหะสว่าง ขยายการขุดออกไป 6–10 มม. เกินกว่าข้อบ่งชี้ NDE สุดท้ายในทุกทิศทาง สำหรับการซ่อมแซมรอยแตกร้าว ให้บดจนกว่า PT จะยืนยันว่าไม่มีข้อบ่งชี้ที่พื้นขุด-การขจัดรอยแตกร้าวบางส่วนเป็นสาเหตุหลักของการเกิดรอยเชื่อมซ่อมแซมอีกครั้ง

⚠️ การแจ้งเตือนหลุมพราง: การกำจัดแคร็กที่ไม่สมบูรณ์

สาเหตุเดียวที่พบบ่อยที่สุดของความล้มเหลวในการเชื่อมซ่อมแซมคือการเจียรเพื่อให้มีลักษณะเป็นโลหะมากกว่าการยืนยัน PT ปลายรอยแตกร้าวหรือ SCC จะขยายออกไปด้วยกล้องจุลทรรศน์จนเกินกว่าการเปลี่ยนสีที่มองเห็นได้ PT พื้นขุดทุกครั้งก่อนที่จะฝากรอยเชื่อมซ่อมแซมครั้งแรก หากปลายรอยแตกได้รับการยืนยันหลังจากเริ่มการเชื่อมแล้ว จะต้องถอดการเชื่อมออกและเริ่มต้นกระบวนการใหม่อีกครั้ง

ขั้นตอนที่ 5 - ก่อน-การตรวจสอบการเชื่อมของการขุด

หลังจากการบดและก่อนการเชื่อม ให้ดำเนินการ: (a) PT บนพื้นและผนังขุด; (b) การตรวจสอบความหนาของผนัง UT ที่ศูนย์ขุดเพื่อยืนยันว่า t_remaining มากกว่าหรือเท่ากับขั้นต่ำของการออกแบบ และ (c) การตรวจสอบด้วยสายตาสำหรับการเคลือบ, - ความพรุนที่มีอยู่แล้ว หรือสิ่งเจือปนที่ถูกเปิดเผยโดยการบด บันทึกการวัดทั้งหมด หาก t_remaining < t_min กลยุทธ์การซ่อมแซมจะต้องถูกยกระดับเป็นการเปลี่ยนแกนม้วนหรือปลอกที่ได้รับการออกแบบทางวิศวกรรม

ขั้นตอนที่ 6 - การเตรียมข้อต่อและพอดี-ขึ้น

กำหนดโครงร่างการขุดให้เรียบและค่อยเป็นค่อยไป ซึ่งช่วยลดรอยบากที่แหลมคม (ตัวรับความเครียด) สำหรับการเชื่อมแบบต่อเติม- แนะนำให้ใช้โปรไฟล์ร่อง U- (รวมมุมขั้นต่ำ 20 องศา) มากกว่าร่อง V- เพื่อลดอินพุตความร้อนต่อการผ่านและลดความกว้างของ HAZ ให้เหลือน้อยที่สุด ตรวจสอบให้แน่ใจว่าผนังที่ขุดเรียบ รัศมีพื้นมากกว่าหรือเท่ากับ 3 มม. และการเปลี่ยนแปลงทั้งหมดค่อยเป็นค่อยไป สำหรับการซ่อมแซมรอยแตกร้าว ตรวจสอบให้แน่ใจว่าการขุดเจาะขยายออกไปอย่างน้อย 12 มม. ผ่านปลายแต่ละปลายของรอยแตกที่ได้รับการยืนยันแล้ว

ขั้นตอนที่ 7 - การตั้งค่าแก๊สป้องกันและการล้าง

สำหรับการเชื่อมซ่อมแซมเหล็กกล้าไร้สนิมโดยใช้ GTAW หรือ GMAW จำเป็นต้องมีการไล่ก๊าซเฉื่อยกลับ-ของรูท่อเพื่อป้องกันการเกิดออกซิเดชันและอาการแพ้ของไอดี ใช้อาร์กอน 99.999% (เกรด 5.0) สำหรับการซ่อมแซม SMAW ที่การไล่ล้างทำไม่ได้ (เช่น ส่วนหัวที่มีเส้นผ่านศูนย์กลางใหญ่-) ให้ใช้อิเล็กโทรดไฮโดรเจน-ต่ำ และตรวจติดตามการเปลี่ยนสีของ ID โดยกล้องส่องกล้องหลังการเชื่อม

ขั้นตอนที่ 8 - ก่อน-การพิจารณาเรื่องความร้อนในการเชื่อม

เหล็กกล้าไร้สนิมซีรีส์ 300- มาตรฐานไม่ต้องการความร้อนล่วงหน้า-ในการเชื่อม (อุณหภูมิอุ่นล่วงหน้า: โดยรอบ ขั้นต่ำ 10 องศา ) อย่างไรก็ตาม หากการซ่อมแซมเป็นแบบดูเพล็กซ์หรือซูเปอร์ดูเพล็กซ์ จะมีการระบุการอุ่นล่วงหน้าแบบควบคุมไว้ที่ 15–25 องศา และอุณหภูมิระหว่างทางสูงสุดที่ 150 องศา สำหรับทุกเกรด ขีดจำกัดอุณหภูมิระหว่างทางเป็นพารามิเตอร์ทางความร้อนที่สำคัญที่สุด: เกินขีดจำกัดระหว่างผ่านทำให้เกิดอาการแพ้ของเส้นทางเชื่อมที่ฝากไว้ก่อนหน้านี้ ทำให้เกิดกลไกข้อบกพร่องขึ้นใหม่สำหรับการซ่อมแซม IGC/SCC

ครอบครัวสแตนเลส	ต้องการความร้อนล่วงหน้า-ใช่ไหม	อุณหภูมิระหว่างทาง สูงสุด	PWHT จำเป็น?	หมายเหตุ PWHT
ออสเตนิติก 304L / 316L	ไม่ (ต่ำสุด. 10 องศาโดยรอบ)	175 องศา (350 องศาฟาเรนไฮต์)	โดยทั่วไปไม่มี	การหลอมการทำให้เสถียร (1050 องศา ) เฉพาะเมื่อ-ความเสี่ยงต่อการเกิดอาการแพ้นั้นสูงมาก และสายงานสามารถหยุดให้บริการได้
ออสเตนิติก 310S / 321/347	เลขที่	175 องศา	เลขที่	321/347: เกรดที่คงตัวทนต่ออาการแพ้ได้ดีกว่า 310S: Cr สูง- ตรวจสอบเฟสซิกมาหากบริการ > 500 องศา
ดูเพล็กซ์ 2205 (UNS S31803)	ไม่ (ต่ำสุด. 10 องศา )	150 องศา	ไม่ (แนะนำให้ใช้วิธีการอบอ่อนแต่ไม่ค่อยได้ปฏิบัติจริง)	รักษา 20–80 FN เพื่อรักษาอัตราส่วนออสเทนไนต์/เฟอร์ไรต์ PWHT เฉพาะในกรณีที่สามารถหลอมสารละลายได้เต็มที่ที่อุณหภูมิ 1,040–1,080 องศา
ซูเปอร์ดูเพล็กซ์ 2507 (UNS S32750)	ไม่ (ต่ำสุด. 15 องศา )	100 องศา	ขอแนะนำอย่างยิ่ง	ไวต่อเฟสซิกมา/ไคใน HAZ มาก การซ่อมแซมการเชื่อมต่อใน-บริการซูเปอร์ดูเพล็กซ์มีความเสี่ยงสูง-; จำเป็นต้องมีผู้เชี่ยวชาญ
เฟอริติก 430/444	ใช่ - 150–200 องศา	สูงสุด 200 องศา	ใช่ การอบอ่อน - 790–815 องศา	การเจริญเติบโตของเมล็ดพืชใน HAZ ทำให้เกิดการเปราะ; บังคับ PWHT สั้น; ไม่ค่อยใช้ในท่อที่มีฤทธิ์กัดกร่อน
มาร์เทนซิติก 410/420	ใช่ - 200–300 องศา	สูงสุด 150 องศา	ใช่ - 650–750 องศา	HAZ ความแข็งสูง; ความเสี่ยงต่อการแตกตัวของไฮโดรเจน ต้องมีขั้นตอนเฉพาะทาง เป็นเรื่องแปลกในการวางท่อโรงงานเคมี
การตกตะกอนแข็งตัว 17-4 PH	เงื่อนไข-ขึ้นอยู่กับ	ตาม WPS	ใช่ - การรักษาความร้อนอีกครั้ง-	PWHT จะต้องปรับ-อายุ H900–H1150 ใหม่หลังการเชื่อมซ่อมแซม ความแข็งแรงและทนต่อการกัดกร่อนขึ้นอยู่กับสภาพอายุ

ตาราง 5 - ข้อกำหนดด้านความร้อน อุณหภูมิระหว่างทาง และ PWHT ตามตระกูลเหล็กสเตนเลสสำหรับการเชื่อมซ่อมแซม

ขั้นตอนที่ 9 - กระบวนการเชื่อมและการเลือกโลหะเติม

กระบวนการเชื่อมสำหรับการเชื่อมซ่อมแซมเหล็กสเตนเลสจะถูกเลือกโดยพิจารณาจากการเข้าถึง ความหนาของส่วน และข้อกำหนดด้านการตกแต่งพื้นผิว ตารางที่ 6 สรุปตัวเลือก

กระบวนการ	การกำหนดรหัส	ดีที่สุดสำหรับการเชื่อมซ่อม?	ข้อได้เปรียบที่สำคัญ	ข้อจำกัดที่สำคัญ
GTAW (TIG)	GTAW / 141	ตัวเลือกแรกสำหรับการซ่อมท่อ (ผนังบางถึงปานกลาง)	การควบคุมสูงสุด อินพุตความร้อนต่ำสุด ดีที่สุดสำหรับอาการแพ้-ในระดับที่มีแนวโน้ม; เชื่อมได้ทุกตำแหน่ง	อัตราการสะสมช้า ต้องใช้ผู้ปฏิบัติงานที่มีทักษะ การล้าง ID ทำได้ยากในเรขาคณิตที่ซับซ้อน
สมาว (สติ๊ก)	สมาว / 111	ใช้งานได้จริงสำหรับการซ่อมแซมภาคสนาม เหนือศีรษะ พื้นที่จำกัด	ไม่จำเป็นต้องใช้แก๊สป้องกันภายนอก แข็งแกร่งในสภาพกลางแจ้ง/สนาม ความพร้อมใช้งานของกระบวนการที่กว้างขวาง	การป้อนความร้อนที่สูงขึ้น ความเสี่ยงในการรวมตะกรัน ไม่เหมาะสำหรับผนัง < 3 มม. ต้องใช้อิเล็กโทรดไฮโดรเจน E316L-16 หรือ -17 ต่ำ-
GMAW (MIG)	จีเอ็มเอ / 131	Useful for thick-section build-up (>10 มม.)	การสะสมอย่างรวดเร็ว ไฮโดรเจนต่ำ เหมาะสำหรับการซ่อมแซมการซ้อนทับ/การสร้าง-	ยากในแนวตั้ง-บนผนังบาง โปรยลงมา; ต้องการการจ่ายก๊าซ - ทำไม่ได้ในพื้นที่ลึก-
FCAW-G (แกนโลหะ-)	เอฟซีอว / 136	ยอมรับได้สำหรับการสร้าง-บนท่อที่มีเส้นผ่านศูนย์กลางขนาดใหญ่-	อัตราการสะสมสูง ตำแหน่งออก-ของ-ดีด้วยสายไฟที่ถูกต้อง	ตะกรัน; ควัน; อินพุตความร้อนที่สูงขึ้น ควบคุมน้อยกว่า GTAW บนผนังบาง
การเชื่อมด้วยเลเซอร์	ปอนด์	ผู้เชี่ยวชาญ: ซ่อมแซมรอยแตกขนาดเล็ก-ในสภาพแวดล้อมที่สะอาด	HAZ น้อยที่สุด; ความแม่นยำ; อินพุตความร้อนต่ำมาก	ทุนสูง; ไม่พกพา; จำกัดเฉพาะพื้นผิวที่เข้าถึงได้ ผู้เชี่ยวชาญเท่านั้น
การถ่ายโอนโลหะเย็น (CMT)	รุ่น CMT / GMAW	ผู้เชี่ยวชาญ: การซ่อมแซมผนังบางมาก-หรือโลหะที่ไม่เหมือนกัน	ใกล้-ไม่มีโปรยลงมา; อินพุตความร้อนต่ำมาก ควบคุมการลัดวงจร-	อุปกรณ์พิเศษ ไม่แพร่หลายในการบำรุงรักษาภาคสนาม

ตาราง 6 - การเลือกกระบวนการเชื่อมสำหรับ-บริการเชื่อมซ่อมท่อสแตนเลส (EETA, 2025)

โลหะเติมจะต้องตรงกันหรือตรงกับความต้านทานการกัดกร่อนและคุณสมบัติทางกลของโลหะฐานมากเกินไป สารตัวเติมอัลลอยด์-เป็นวิธีปฏิบัติมาตรฐานสำหรับการเชื่อมซ่อมแซมเพื่อชดเชยผลกระทบจากการเจือจางจากโลหะฐาน

เกรดโลหะฐาน	ตัวเติมหลัก (ลวด GTAW / อิเล็กโทรด SMAW)	อัลเทอร์เนทีฟแบบผสมมากกว่า-	กฎการเลือกคีย์
304 / 304L	ER308L / E308L-16	ER309L (สำหรับฐานที่ไม่เหมือนกันหรือปนเปื้อน)	ห้ามใช้ 308 (ไม่ใช่-L) หากบริการเกี่ยวข้องกับความเสี่ยงต่อการแพ้
316 / 316L	ER316L / E316L-16	ER317L (Mo สูงกว่าสำหรับหน้าที่กัดกร่อน)	ฟิลเลอร์ 316L จำเป็นสำหรับการเชื่อมซ่อมแซมเกรดยาและอาหาร-ทั้งหมด
316H (คาร์บอนสูง)	ER316H / ER316L	ER347 (Nb-เสถียร)	ยืนยันอุณหภูมิบริการ: 316H สำหรับบริการคืบ> 538 องศา; 316L สำหรับ <427 องศา
321 (Ti-เสถียร)	ER321 / ER347	แนะนำให้ใช้ ER347	การสูญเสีย Ti ระหว่างการถ่ายโอนส่วนโค้ง - ER347 (Nb- เสถียร) ให้ความต้านทานการกัดกร่อนที่เชื่อถือได้มากขึ้น
347 (Nb-เสถียร)	ER347 / E347-16	ER347 เท่านั้น	ห้ามแทนที่ ER308L - Nb ที่จำเป็นสำหรับการต้านทานการแพ้ใน HAZ
ดูเพล็กซ์ 2205	ER2209 / E2209-16	ไม่มี - ต้องใช้การจับคู่	ต้องใช้ FN 25–55 ในโลหะเชื่อม ตรวจสอบด้วยขอบเขตเฟอร์ไรต์ อย่าใช้ฟิลเลอร์ออสเทนนิติก
ซูเปอร์ดูเพล็กซ์ 2507	ER2594 / E2594-16	ไม่มี - ต้องใช้การจับคู่	สารตัวเติมสูง-Ni, สูง-N; ห้ามแทนที่ 2209; PREN มากกว่าหรือเท่ากับ 42 ในโลหะเชื่อมที่ต้องการ
310S	ER310 / E310-16	ER310Mo	Cr สูง-Ni; ความเสี่ยงของเฟสซิกมา - รักษาอินพุตความร้อน < 1.0 kJ/mm
904L	ERNiCrMo-3 (อินโคเนล 625)	ER385 (เทียบเท่า 20Mo-6)	อินโคเนล 625 โอเวอร์-อัลลอยด์ป้องกันการเจือจาง-เนื่องจากความต้านทานการเกิดรูพรุนที่รอยเชื่อมซ่อม

ตารางที่ 7 - คู่มือการเลือกโลหะตัวเติมสำหรับการซ่อมแซมการเชื่อมท่อสแตนเลสตามเกรดโลหะฐาน (EETA, 2025)

ขั้นตอนที่ 10 - การซ่อมแซมการดำเนินการเชื่อม

ดำเนินการเชื่อมซ่อมแซมในบีดสตริงเกอร์ (ไม่ทอบีดที่กว้างกว่าเส้นผ่านศูนย์กลางอิเล็กโทรด 3×) เพื่อลดปริมาณความร้อนต่อการผ่านและความกว้างของ HAZ รักษาอุณหภูมิระหว่างทางผ่านให้ต่ำกว่าขีดจำกัดที่ระบุไว้ในตารางที่ 5 โดยปล่อยให้ข้อต่อเย็นลงระหว่างรอบที่ผ่าน - ใช้เทอร์โมมิเตอร์แบบสัมผัสหรืออุณหภูมิ-ซึ่งบ่งบอกว่าเป็นดินสอสี ไม่ใช่ความรู้สึกของมือ- รักษาความยาวส่วนโค้งให้สอดคล้องกับ WPS ที่ผ่านการรับรอง: สำหรับ GTAW ให้รักษาช่องว่างส่วนโค้งน้อยกว่าหรือเท่ากับ 1.5 มม. เพื่อป้องกันการปนเปื้อนในชั้นบรรยากาศที่คอลัมน์ส่วนโค้ง

ขั้นตอนที่ 11 - โพสต์-การทำความสะอาดการเชื่อมและการทู่

หลังจากการเชื่อมเสร็จสมบูรณ์: (ก) แปรงลวดเชื่อมโซน-ด้วยแปรงลวดสแตนเลสเฉพาะ; (b) ขจัดสะเก็ดรอยเชื่อมและสเกลออกไซด์ทั้งหมด (c) ดำเนินการทู่ด้วยสารเคมีตามมาตรฐาน ASTM A380 หรือ A967 สำหรับเกรดยาและอาหาร- แนะนำให้ใช้การทำทู่ด้วยกรดซิตริก (กรดซิตริก 5–10%, 49 องศา , 20 นาที) มากกว่ากรดไนตริก อย่าใช้การดองด้วยกรดไฮโดรฟลูออริก (HF) กับการซ่อมแซมใน-ท่อบริการโดยไม่ตรวจสอบว่าโซนการเชื่อมได้รับการซ่อมแซมอย่างสมบูรณ์ - HF จะโจมตีขอบเขตของเกรนในโซนที่ไวต่อแสงเป็นพิเศษ

ขั้นตอนที่ 12 - โพสต์-การตรวจสอบการซ่อมและการกลับสู่การบริการ

NDE การซ่อมแซมหลัง-ต้องครอบคลุม: (a) PT หรือ MT ของรอยเชื่อมซ่อมแซมทั้งหมด และขอบ HAZ 25 มม. (b) การตรวจสอบความหนาของผนัง UT ที่ตำแหน่งสำคัญทั้งหมด (c) การทดสอบแรงดันอุทกสถิตหรือแรงดันลมถึง 1.5× MAWP ต่อ ASME B31.3 หรือรหัสการซ่อมแซมที่เกี่ยวข้อง และ (d) การตรวจสอบบอร์สโคปของโปรไฟล์การเชื่อม ID เพื่อหาข้อบกพร่องที่ฝังอยู่ สภาพพื้นผิว ID และความสมบูรณ์ของการผ่านรูท อย่าส่งคืนระบบเพื่อให้บริการจนกว่าการตรวจสอบจุดระงับ-ทั้งหมดจะได้รับการลงนามโดยหน่วยงานตรวจสอบที่ได้รับอนุญาต

จากข้อมูลการวิเคราะห์ความล้มเหลวและประสบการณ์ในอุตสาหกรรม ข้อผิดพลาด 12 ประการต่อไปนี้เป็นสาเหตุของความล้มเหลวในการเชื่อมการซ่อมแซมและการไม่ปฏิบัติตามกฎระเบียบ-เป็นส่วนใหญ่

Twelve Most Dangerous Pitfalls in Stainless Steel Pipe Repair Welding

#	หลุมพราง	ทำไมมันถึงเกิดขึ้น	ผลที่ตามมา	การป้องกัน
1	การเชื่อมที่มีข้อบกพร่องต่ำกว่า{0}}คุณลักษณะ	ความกดดันเพื่อลดเวลาหยุดทำงาน งบประมาณใกล้ตายไม่เพียงพอ	ซ่อมแซมปลายรอยแตกร้าวของสะพานเชื่อมที่แพร่กระจายทันทีภายใต้ภาระงานบริการ	100% NDE (PAUT + PT) ก่อนการเจียรใดๆ ไม่มีข้อยกเว้น
2	การกำจัดข้อบกพร่องที่ไม่สมบูรณ์ (การบดเพื่อให้มองเห็น ไม่ใช่ PT)	ความเหนื่อยล้าตรงเวลา ช่องว่างทักษะ ความมั่นใจในการตรวจสอบด้วยสายตา	ปลายรอยแตกยังคงอยู่ การเชื่อมซ่อมแซมล้มเหลวที่หรือใกล้กับตำแหน่งเดิมภายในรอบความร้อนแรก	PT ทุกพื้นขุดก่อนและหลังบด หยุด-บด-โปรโตคอล PT
3	การใช้ใบเจียรที่ไม่ถูกต้อง (-เหล็กกล้าคาร์บอน-ปนเปื้อน)	กล่องเครื่องมือที่ใช้ร่วมกัน แผ่นดิสก์ที่ไม่มีเครื่องหมาย ลดต้นทุน-	การปนเปื้อนของเหล็ก → การเกิดรูพรุนที่พื้นผิวการซ่อมแซม การกัดกร่อนของกัลวานิก การสะสมสีแดงในสายการผลิตยา	เฉพาะจานเจียร-สแตนเลสแบบมีรหัส-เท่านั้น ตรวจสอบก่อนใช้งาน เครื่องมือที่ใช้ร่วมกันในการกักกัน
4	เกินขีดจำกัดอุณหภูมิระหว่างทาง	การซ่อมแซมที่รวดเร็ว-; การตรวจสอบอุณหภูมิไม่เพียงพอ ความไม่อดทน	การแพ้ของบัตรผ่านที่ฝากไว้ก่อนหน้านี้ → IGC หรือ SCC ใน HAZ ภายใต้การสัมผัส CIP หรือคลอไรด์ครั้งแรก	จำเป็นต้องมีเทอร์โมมิเตอร์แบบสัมผัสดิจิตอล หยุด-เจ๋ง-วัดระเบียบวินัย บันทึกอุณหภูมิระหว่างพาสต่อรอบ
5	การใช้ตัวเติมเกรดที่ไม่ใช่- L (308 กับ. 308L; 316 กับ. 316L)	ข้อผิดพลาดในการจัดเก็บวัสดุสิ้นเปลือง ขาดข้อกำหนดในการสั่งงาน	โลหะเชื่อม C > 0.03% → การแพ้ของ HAZ → IGC ที่รวดเร็วใน CIP/เส้นหน้าที่ของกรด	ใบสั่งซื้อระบุ -เกรด L; ตรวจสอบหมายเลขความร้อนและล็อตอิเล็กโทรดก่อนทำการเชื่อม แท็ก-และ-ล็อคปัญหาสิ้นเปลือง
6	การล้างกลับไม่เพียงพอหรือขาดหายไป-	ไม่สามารถล้างเขื่อนได้ พื้นที่อับอากาศ; ทางลัดของตัวดำเนินการ	ID ออกซิเดชัน (สเกลโครเมียม การเปลี่ยนสี) → การเริ่มต้นแบบรูพรุนที่พื้นผิว ID การสร้างอนุภาคในสายการผลิตอาหาร/ยา การไม่ปฏิบัติตามข้อกำหนด SEMI/BPE-	ฟิกซ์เจอร์ชำระล้างแบบรวมหรือเขื่อนพอง มอนิเตอร์ O₂ ที่ไล่ไอเสีย < 50 ppm O₂ ได้รับการยืนยันก่อนการเริ่มต้นส่วนโค้ง
7	ซ่อมแซมการเชื่อมบนโลหะฐานที่ไวต่อแสงโดยไม่ต้องถอดโซนที่ไวต่อแสงออก	IGC ที่ไม่รู้จัก ไม่มีการประเมินทางโลหะวิทยา โหมดความล้มเหลวที่จัดประเภทไม่ถูกต้อง	การเชื่อม HAZ สะสมอยู่บนโครงข่ายขอบเขตเกรนที่ไวต่อแสง → การกัดกร่อนจะแพร่กระจายไปด้านข้างภายใต้การเชื่อมซ่อมแซม	ASTM A262 Practice E บนคูปองจากโลหะฐานที่อยู่ติดกัน กำจัดบริเวณที่ไวต่อแสงโดยการเจียรให้เป็นโลหะเสียงก่อนทำการเชื่อม
8	ความล้มเหลวในการระบุการเชื่อมคลอไรด์ SCC - โดยไม่ได้ขจัดความเครียดหรือคลอไรด์	SCC จัดประเภทไม่ถูกต้องว่าเป็นรูพรุนหรือความเหนื่อยล้า การวิเคราะห์สาเหตุที่แท้จริงถูกข้ามไป	SCC -เริ่มต้นการซ่อมแซมรอยเชื่อมภายในไม่กี่สัปดาห์ การซ่อมแซมจะแย่กว่าเดิมเพราะรอยเชื่อมจะสร้างความเข้มข้นของความเค้นใหม่	การวิเคราะห์ความล้มเหลว (SEM/EDS) ก่อนการซ่อมแซม การกำจัดแหล่งคลอไรด์ การออกแบบบรรเทาความเครียด พิจารณาการซ้อนทับหรือปลอกหุ้มแทนการซ่อมแซมการเชื่อม
9	ไม่ทำการทดสอบหลังการซ่อมแซม-	สมมติฐานที่ว่าความสมบูรณ์ของแรงกดของภาพเชื่อม =; แรงกดดันด้านเวลา	ผ่าน-รูพรุนของรอยเชื่อมหรือการรั่วไหลของรูเข็มที่พลาดสู่บรรยากาศเมื่อได้รับแรงดันครั้งแรก ความล้มเหลวร้ายแรงที่อาจเกิดขึ้น	การทดสอบอุทกสถิต 1.5× MAWP ต่อ ASME B31.3/PCC-2; ไม่เคยละเว้น; บันทึกการทดสอบเอกสาร
10	การเลือกรหัสการซ่อมไม่ถูกต้อง (ใช้-รหัสการก่อสร้างใหม่กับ-บริการซ่อม)	วิศวกรไม่คุ้นเคยกับรหัสเฉพาะการซ่อม- แม่แบบจากโครงการประดิษฐ์	การซ่อมแซมที่ไม่เป็นไปตาม-: อาจเป็นไปตาม-เกณฑ์การยอมรับการก่อสร้างใหม่ แต่ไม่ซ่อมแซม-ความเหมาะสมของรหัส-สำหรับ-เกณฑ์วัตถุประสงค์ การละเมิดกฎระเบียบ	กำหนดรหัสการซ่อมแซม (ASME PCC-2 / API 570 / NBIC ส่วนที่ 3) เป็นเอกสารกำกับดูแลก่อนออกคำสั่งงาน
11	การเชื่อมโลหะที่ไม่เหมือนกันโดยไม่ต้องประเมินความเสี่ยงด้านไฟฟ้า	การเปลี่ยนชิ้นส่วนใช้เกรดที่แตกต่างกัน (เช่น เม็ดมีด 304 ในสาย 316L)	การกัดกร่อนแบบกัลวานิกที่บริเวณซ่อมแซมในคลอไรด์-ของเหลวแบริ่ง เร่งรูที่สมาชิกขั้วบวก	การประเมินความเข้ากันได้ของการเชื่อมแบบเต็ม ใช้ฟิลเลอร์ ER309L สำหรับข้อต่อที่แตกต่างกันอย่างแท้จริง เกรดเดียวกันมักนิยมใช้ในการซ่อมแซมท่อ
12	ไม่มี-กำหนดการตรวจสอบซ้ำ - เพื่อรักษารอยเชื่อมซ่อมแซมให้เทียบเท่ากับต้นฉบับ	ความกดดันด้านงบประมาณ ความมั่นใจที่ผิดพลาดหลังจากการทดสอบแรงดันสำเร็จ	รอยเชื่อมซ่อมแซมอาจมีความเค้นตกค้างสูงกว่า โครงสร้างจุลภาคมีการเปลี่ยนแปลง และขอบการกัดกร่อนลดลงเมื่อเทียบกับแบบเดิม ความล้มเหลวอาจเกิดขึ้นได้ในระยะเวลานานขึ้น	API 570 กำหนดให้เพิ่มความถี่ในการตรวจสอบหลังการซ่อมแซม การตรวจสอบซ้ำครั้งแรก- น้อยกว่าหรือเท่ากับ 6 เดือน เอกสารในฐานข้อมูลการตรวจสอบโรงงาน (RBI)

ตารางที่ 8 - ข้อผิดพลาดที่อันตรายที่สุด 12 ประการในเหล็กกล้าไร้สนิมใน-บริการเชื่อมซ่อม

การแตกร้าวจากการกัดกร่อนจากความเค้น (SCC) ในสเตนเลสออสเทนนิติกเป็นกลไกการย่อยสลายที่ร้ายกาจและอันตรายที่สุดสำหรับวิศวกรซ่อม การปรากฏแบบคลาสสิก-คลอไรด์ SCC (ClSCC) ในระบบ 304/316 ที่สูงกว่า 60 องศา - นำเสนอเป็นเครือข่ายรอยแตกร้าวข้ามแกรนูลที่แตกแขนง ซึ่งโดยทั่วไปจะทะลุความหนาของผนัง > 80% ก่อนการตรวจจับด้วยสายตา

การซ่อมแซมการเชื่อมเหล็กกล้าไร้สนิม SCC-นั้นจำเป็นต้องทำให้องค์ประกอบทั้งสามส่วนของสามเหลี่ยม SCC เป็นไปตามข้อกำหนดพร้อมกัน: (a) ขจัดรอยแตกร้าวที่มีอยู่โดยการบดให้เป็นโลหะที่สะอาด PT - ที่ได้รับการยืนยันแล้ว; (b) การกำจัดหรือลดการสัมผัสคลอไรด์โดยการเปลี่ยนแปลงกระบวนการ การอัพเกรดฉนวน หรือการเคลือบ และ (c) การลดความเค้นดึงตกค้างผ่านการปรับรูปทรงเรขาคณิตให้เหมาะสม หรือ-ในกรณีที่ใช้งานได้จริง-เดลต้าต่ำ-เดลต้า- การเชื่อมเฟอร์ไรต์เพื่อกระตุ้นแรงกดที่พื้นผิว การระบุองค์ประกอบเพียงหนึ่งหรือสององค์ประกอบรับประกันว่าจะเกิดขึ้นอีก

ตัวเลือกการซ่อมแซมฉุกเฉิน (ชั่วคราว)

เมื่อต้องหยุดการรั่วไหลของผนังทะลุ-หรือความล้มเหลวที่ใกล้เข้ามาก่อนที่จะดำเนินการเชื่อมซ่อมแซมอย่างเป็นทางการ ให้ใช้มาตรการชั่วคราวต่อไปนี้ ที่สำคัญคือ การซ่อมแซมชั่วคราวทั้งหมดจะต้องมีการติดตาม ออกแบบอย่างเป็นทางการ และแปลงเป็นโซลูชันถาวรภายในกรอบเวลาที่กำหนดตาม ASME PCC-2 Article 2.1

วิธีการซ่อมแซมชั่วคราว	บทความ ASME PCC-2	ประเภทข้อบกพร่องที่เกี่ยวข้อง	ขีดจำกัดการบริการโดยทั่วไป	การติดตามผลภาคบังคับ-
แคลมป์กล (แคลมป์ท่อ / ปลอกแยก)	ข้อ 2.5	ทะลุ-รูเข็มที่ผนัง รอยแตกของรอยเชื่อม การกัดกร่อนทะลุ	12–24 เดือน (เจ้าของ-กำหนดโดยวิศวกร)	การเชื่อมซ่อมแซมอย่างเป็นทางการหรือการเปลี่ยนสปูลก่อนการหยุดทำงานตามกำหนดครั้งถัดไป
การซ่อมแซมการพันด้วยกาว / คอมโพสิต (CFRP / GFRP)	ข้อ 4.1 (การซ่อมแซมที่ไม่ใช่-โลหะ)	การทำให้ผอมบางจากการกัดกร่อนภายนอก การจับกุมรอยแตกเล็กน้อย	ขึ้นอยู่กับการออกแบบชีวิตหากได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม	การประเมินทางวิศวกรรมใหม่ทุกๆ 5 ปี การตรวจสอบ NDE ของโซนที่ถูกห่อ
การฉีดสารปิดผนึก-ร้อน + รั่ว-	ไม่ได้อยู่ใน PCC-2; กรรมสิทธิ์	รูเข็มรั่วบนสายที่มีแรงดัน	กรณีฉุกเฉินเท่านั้น วันต่อสัปดาห์	การปิดระบบอย่างเป็นทางการและการซ่อมแซมการเชื่อมภายในการหยุดทำงานตามกำหนดการครั้งแรก การฉีดแบบผสมไม่ใช่การซ่อมแซมระยะยาว-
การซ้อนทับรอยเชื่อม (P-1 หรือ P-8 แผ่นแทรก, แบบเชื่อม)	ข้อ 2.4	ผนังบางพื้นที่ขนาดใหญ่-; พื้นผิวภายนอกที่สามารถเข้าถึงได้	ถาวรหากได้รับการออกแบบทางวิศวกรรมอย่างเหมาะสม	การเชื่อม PT + UT แบบเต็ม-; ถือเป็นการซ่อมแซมถาวร อัปเดตเป็น-บันทึกที่สร้างขึ้น

ตาราง 9 - วิธีการซ่อมแซมชั่วคราวสำหรับท่อสแตนเลส: การอ้างอิง ASME PCC-2 และขีดจำกัดการบริการ (EETA, 2025)

เอกสารการเชื่อมการซ่อมแซม: ชุดบันทึกที่ไม่สามารถต่อรองได้-

ASME PCC-2 และ API 570 กำหนดให้เก็บเอกสารการเชื่อมการซ่อมแซมไว้เป็นส่วนหนึ่งของบันทึกการตรวจสอบโรงงาน แพ็คเกจเอกสารขั้นต่ำคือ:

การประเมินทางวิศวกรรมการซ่อม: การคำนวณ FFS, การวิเคราะห์สาเหตุที่แท้จริง, การระบุรหัสที่ควบคุม, การเลือกกลยุทธ์การซ่อม, การให้คะแนน MAWP ใหม่- หากจำเป็น

ขั้นตอนการเชื่อมซ่อมแซม (RWP): WPS ที่ผ่านการรับรองก่อน-หรือโครงการ-ตาม ASME Section IX; ตัวแปรที่จำเป็นสำหรับรูปทรงการซ่อมแซมเฉพาะ

บันทึกคุณสมบัติช่างเชื่อม: คุณสมบัติ ASME Section IX ปัจจุบันสำหรับกระบวนการเชื่อม ตำแหน่ง โลหะฐาน P-หมายเลข และโลหะตัวเติม F-หมายเลขที่ใช้ในการซ่อมแซม

บันทึก NDE (ก่อน- และหลังการซ่อมแซม-): แผนที่ความหนาของ UT, รายงาน PT พร้อมภาพร่างและภาพถ่าย, รายงาน PAUT หรือ TOFD สำหรับข้อบกพร่องประเภทรอยแตก-

บันทึกการเชื่อม: จำนวนความร้อนของโลหะตัวเติม ล็อตอิเล็กโทรด อุณหภูมิที่ผ่าน-โดย-ผ่าน การอ่านค่า O₂ ของก๊าซไล่ออก เวลาเริ่มต้น/หยุด รหัสของช่างเชื่อม

ใบรับรองการทดสอบแรงดันหลังการซ่อม-: สื่อทดสอบ แรงดันทดสอบ เวลาพัก ผ่าน/ไม่ผ่าน ลายเซ็นของผู้ตรวจสอบที่ได้รับอนุญาต

ใบรับรองการทำทู่: สารเคมีที่ใช้ ความเข้มข้น อุณหภูมิ เวลาสัมผัส การตรวจสอบการล้าง

ส่งคืน-ไปยัง-การอนุญาตบริการ: ลงนามโดยหน่วยงานตรวจสอบที่ได้รับอนุญาต (AIA) ตาม NBIC ส่วนที่ 3 หรือ API 570 ส่วนที่ 9

รายการฐานข้อมูลการตรวจสอบที่อัปเดต: บันทึก t_min ใหม่ อัตราการกัดกร่อนที่แก้ไข ถ้ามี วันที่ตรวจสอบครั้งถัดไป

ความเหมาะสม-สำหรับ-การประเมินวัตถุประสงค์ (FFS): เมื่อข้อบกพร่องยังคงอยู่ได้

ไม่ใช่ทุกข้อบกพร่องในท่อสแตนเลสจำเป็นต้องซ่อมแซมการเชื่อมทันที API 579-1 / ASME FFS-1 มีกรอบงานการประเมินสามระดับเพื่อประเมินว่าข้อบกพร่องจะยังคงให้บริการได้อย่างปลอดภัยที่ MAWP ในปัจจุบันหรือที่ลดลง ตามช่วงเวลาการตรวจสอบที่กำหนด

ระดับเอฟเอฟเอส	แนวทางการประเมิน	ใครเป็นผู้ดำเนินการ	เอาท์พุตทั่วไป	เมื่อใช้ได้กับการตัดสินใจซ่อมแซมท่อ SS
ระดับ 1	การคัดกรองเส้นโค้ง สมการอย่างง่าย ปัจจัยด้านความปลอดภัยแบบอนุรักษ์นิยม (ตารางคัดกรอง API 579 ตอนที่ 4–5)	วิศวกรตรวจสอบที่มีความรู้ด้านรหัส	ไบนารี่ที่ยอมรับได้/ไม่เป็นที่ยอมรับ ไม่มีการคำนวณอายุการใช้งานที่เหลืออยู่	หน้าจอฟิลด์ด่วน: พื้นที่บางเกิน t_min หรือไม่ ท่อเดินได้จนไฟดับครั้งต่อไปหรือไม่?
ระดับ 2	การวิเคราะห์ความเครียดโดยละเอียด วิธีจุด-ความเร็ว (ตอนที่ 4); วิธีความเครียดอ้างอิง (ตอนที่ 9 การแคร็ก)	วิศวกรอุปกรณ์แรงดัน นักโลหะวิทยาอาวุโส	ประมาณการอายุขัยที่เหลืออยู่ คำแนะนำในการลด MAWP; ช่วงเวลาการตรวจสอบ	ข้อบกพร่องปานกลางโดยที่ระดับ 1 ล้มเหลว แต่การเปลี่ยนทดแทนจะรบกวน การประเมินเบื้องต้นของ SCC
ระดับ 3	การวิเคราะห์องค์ประกอบจำกัด กลศาสตร์การแตกหัก (อินทิกรัล J-, CTOD); แนวทางที่อิงตามความเสี่ยงที่น่าจะเป็น-	วิศวกรผู้เชี่ยวชาญ FFS; นักวิทยาศาสตร์ด้านวัสดุ	ความน่าจะเป็นเชิงปริมาณของความล้มเหลว การซ่อมแซมที่เหมาะสมกับการตัดสินใจเปลี่ยน; ขนาดข้อบกพร่องที่อนุญาต	ข้อบกพร่องประเภทรอยแตกที่ซับซ้อน- รอยเชื่อมโลหะที่แตกต่างกัน บรรทัดที่ตามมาสูง-; กรณีที่ระดับ 2 ถูกปฏิเสธ

ตาราง 10 - API 579-1 / ASME FFS-1 ระดับการประเมินความเหมาะสมตามวัตถุประสงค์ที่ใช้กับการตัดสินใจซ่อมแซมท่อสแตนเลส (EETA, 2025)

กลุ่มผลิตภัณฑ์สเตนเลสสตีลแต่ละตระกูลมีความท้าทายในการซ่อมที่ไม่เหมือนใคร ตารางต่อไปนี้รวบรวมเกรดที่สำคัญที่สุด-ข้อควรพิจารณาเฉพาะสำหรับผู้ปฏิบัติงาน

Grade-Specific Repair Welding Considerations

เกรด/ครอบครัว	พบมากที่สุดใน-โหมดความล้มเหลวของบริการ	ความท้าทายในการเชื่อมซ่อมแซมที่สำคัญ	เกรด-ต้องดำเนินการเฉพาะเจาะจง
304 / 304L (UNS S30400 / S30403)	คลอไรด์ SCC; การกระตุ้นอาการแพ้- IGC ในระดับที่ไม่ใช่- L	การแพ้ใน HAZ เท่ากับ 304 (ไม่ใช่-L); SCC -การเริ่มต้นใหม่ที่ส่วนปลายเชื่อมซ่อมแซม	ระบุฟิลเลอร์ 308L; ลบโซนที่ไวต่อความรู้สึกทั้งหมดก่อนทำการเชื่อม กำจัดแหล่งคลอไรด์
316 / 316L (UNS S31600 / S31603)	การเกิดรูในสื่อคลอไรด์ การกัดกร่อนของรอยแยกที่ข้อบกพร่องในการเชื่อม SCC > 60 องศา โดยมี Cl⁻	เม็ดบีดเชื่อมโม-ด้านล่างที่ไวต่อการเกิดรูพรุนหากฟิลเลอร์เจือจาง	ขั้นต่ำของฟิลเลอร์ ER316L; พิจารณา ER317L สำหรับหน้าที่ Cl⁻ ที่ก้าวร้าว หลัง-ซ่อมแซม PT + 48-ชม. การตรวจสอบการแช่น้ำ
321/347 (Ti/Nb เสถียร)	การแพ้ในโลหะพื้นฐาน HAZ หากการเชื่อมดั้งเดิมไม่เป็นไปตาม-; มีด-โจมตีแนวเชื่อม	Ti ไหม้ในส่วนโค้ง - ลวด ER321 ให้ความต้านทานการกัดกร่อนที่ไม่สอดคล้องกัน	ใช้ฟิลเลอร์ ER347 สำหรับรอยเชื่อมซ่อมแซม 321 และ 347 ทั้งหมด โพสต์-ซ่อมแซมการทดสอบ ASTM A262 Practice E จากคูปอง HAZ
310S (ยูเอ็นเอส S31008)	การแตกตัวของเฟสซิกมาหากดำเนินการ > 650 องศา ; การหลุดร่อนของออกซิเดชันที่อุณหภูมิสูง	อุณหภูมิอินเตอร์พาสสูงทำให้เกิดเฟสซิกมาในเม็ดเชื่อมและ HAZ	เก็บความร้อนเข้า < 1.0 kJ/mm; ขวางน้อยกว่าหรือเท่ากับ 150 องศาอย่างเคร่งครัด การอบอ่อนสารละลาย (1070–1120 องศา ) หากเป็นไปได้หลังการซ่อมแซม-
ดูเพล็กซ์ 2205 (UNS S31803 / S32205)	บ่อ SCC ในบริการเปรี้ยว การเปราะของเฟสซิกมาในความร้อน-โซนที่ได้รับผลกระทบของรอยเชื่อมดั้งเดิม	อัตราส่วนเฟอร์ไรต์/ออสเทนไนต์ในการซ่อมแซม HAZ วิกฤต ฟิลเลอร์ที่ไม่ถูกต้องหรืออินพุตความร้อนจะเปลี่ยนสมดุลของเฟส	ฟิลเลอร์ ER2209 เท่านั้น Ferritescope ในแต่ละรอบ; เอฟเอ็น 25–55; โพสต์-เชื่อม TOFD สำหรับการตรวจจับเฟสซิกมา
ซูเปอร์ดูเพล็กซ์ 2507 (UNS S32750)	การกัดกร่อนเฉพาะที่ การตกตะกอนซิกมา/ไคใน HAZ หากอินพุตความร้อน > 1.5 กิโลจูล/มม	เกรดที่ละเอียดอ่อนที่สุด การเชื่อมซ่อมแซมที่ไม่มี PWHT มีความเสี่ยงสูงมาก	แนะนำให้เปลี่ยนแกนม้วนมากกว่าการเชื่อมซ่อม หากไม่สามารถหลีกเลี่ยงการซ่อมแซมได้: ER2594, < 1.0 กิโลจูล/มม., การควบคุมระหว่างทางอย่างเข้มงวด, การอบอ่อนสารละลายเต็มรูปแบบที่ 1,070 องศา
904L (ยูเอ็นเอส N08904)	รูพรุนใน H₂SO₄ > 20%; การกัดกร่อนของรอยแยก; การโจมตีแบบเฉพาะที่ที่สีความร้อนของการเชื่อม	โลหะฐานโลหะผสมสูง- → การเจือจางลงในสารตัวเติมจะทำให้ PREN ต่ำกว่าค่าขั้นต่ำ	สารตัวเติม ERNiCrMo-3 (อัลลอย 625); เทคนิคการส่งผ่านบัฟเฟอร์เพื่อควบคุมการเจือจางขั้นต้น การตรวจสอบ PREN บนคูปองงานเชื่อม
17-4 PH (UNS S17400)	การกัดกร่อนจากความเค้นแคร็กในสภาวะ H-; การแตกตัวของไฮโดรเจนหากเกิน-	-เชื่อมใหม่-อบอ่อนก่อนการตกตะกอน; โลหะฐานสูญเสียความแข็งแรง ต้องซ่อมแซม-การโพสต์อายุ-ใหม่	ซ่อมแซมการเชื่อมในสภาพ SA เท่านั้น หากเป็นไปได้ การซ่อมแซม H900–H1150 ใหม่-หลังการรักษาความร้อนตามอายุ-; การทดสอบกลไกใหม่-ของคูปองที่อยู่ติดกัน

ตาราง 11 - เกรด-ข้อควรพิจารณาในการเชื่อมซ่อมแซมเฉพาะสำหรับท่อสแตนเลส

การตรวจสอบหลังการซ่อมแซมไม่ใช่-เหตุการณ์ที่เกิดขึ้นครั้งเดียว - แต่เป็นจุดข้อมูลแรกของโปรแกรมการตรวจสอบที่ได้รับการแก้ไข ภายใต้ API 570 การเชื่อมซ่อมแซมจะเปลี่ยนเส้นฐานการตรวจสอบของวงจรการกัดกร่อน (Corrosion Loop) และกำหนดช่วงเวลาการตรวจสอบใหม่

ขั้นตอนการตรวจสอบ	วิธี	เวลา	ยอมรับ/ปฏิเสธเกณฑ์	อ้างอิงการปกครอง
หลังการเชื่อม-ทันที (ก่อนเย็น-)	ภาพ (แผนภูมิสี AWS D18.1 สำหรับ SS); เรขาคณิตของลูกปัดเชื่อม	เสร็จภายใน 30 นาที	ไม่มีการกระเด็น การตัดราคา หรือรอยแยกมากเกินไป ไม่มีการเปลี่ยนสีเกินกว่าคลาส 2 (ทอง/ฟางเท่านั้น) ตาม AWS D18.1	AWS D18.1; ASME PCC-2 ข้อ 2
หลังการเชื่อม (เย็น หลังการทู่)	การทดสอบการแทรกซึมของของเหลว (PT) ตาม ASME V ข้อ 6	หลังจากเย็นลง-ถึงบรรยากาศโดยรอบ หลังจากทู่	ตัวบ่งชี้เชิงเส้นเป็นศูนย์ มากกว่าหรือเท่ากับ 1.6 มม. ในการเชื่อมซ่อมหรือขอบ HAZ 12 มม. ไม่มีข้อบ่งชี้โค้งมน > เส้นผ่านศูนย์กลาง 4.8 มม	ASME B31.3 ตาราง 341.3.2; ASME PCC-2
การตรวจสอบความหนาของผนัง UT	ติดต่อ UT หรือ PAUT; ตาราง 25 มม. ทั่วทั้งโซนการซ่อมแซมบวกขอบ 50 มม	โพสต์-เชื่อม โพสต์-PT	t_remaining มากกว่าหรือเท่ากับ t_min ในจุดกริดทั้งหมด ไม่มีจุด < 87.5% ของขั้นต่ำที่อนุญาต (API 570)	API 570 มาตรา 7; ASME PCC-2
การตรวจสอบปริมาตร (ย่อย-พื้นผิว)	PAUT หรือ TOFD สำหรับการซ่อมแซม-ข้อบกพร่องที่พื้นผิวย่อยหรือ-ประเภทรอยแตกที่ต้องสงสัย	โพสต์-PT; ก่อนการทดสอบแรงดัน	ไม่มีข้อบกพร่องระนาบแบบฝัง > อนุญาตในการคัดกรอง API 579 FFS ระดับ 1 หรือ ASME B31.3 ภาคผนวก D	เอพีไอ 579-1; ASME B31.3
การทดสอบแรงดันอุทกสถิต / นิวเมติก	น้ำถึง 1.5× MAWP (พักไว้ 30 นาที) หรืออากาศ/N₂ ถึง 1.1× MAWP (นิวเมติกต่อ B31.3 พารา. 345.5)	ท้ายที่สุด NDE; ก่อนกลับมาให้บริการ	ไม่มีการรั่วไหล ไม่มีการสูญเสียแรงดัน ไม่มีการเสียรูปที่มองเห็นได้	ASME B31.3 ย่อหน้า. 345; ASME PCC-2 บทความ 2.1
การตรวจสอบรหัสบอร์สโคป	บอร์สโคปแบบยืดหยุ่นหรือแบบแข็ง วิดีโอ-ที่บันทึกไว้	หลังจากทดสอบแรงดันแล้ว หากเข้าถึงได้	ไม่มีการตัดราคา ID รอบเย็น ความพรุน หรือการรวมรากที่ไม่สมบูรณ์ ไม่มีการเปลี่ยนสี ID ในสายการผลิตยา/กึ่ง	ASME BPE (ยา); เซมิ F78 (กึ่ง); เอพีไอ 570
ขั้นแรกให้ติดตาม-ใน-การตรวจสอบบริการ	การสำรวจความหนาของ UT; PT ในเขตซ่อม	ภายใน 6 เดือนหลังจากกลับมาให้บริการ (API 570 มาตรา 7.1.3)	ไม่มีการกัดกร่อนที่วัดได้เกินกว่าอัตราพื้นฐานก่อน{{0}การซ่อมแซม ไม่มีการแตกร้าวใหม่ที่หัวเชื่อมซ่อมแซม	API 570 มาตรา 7.1; โปรแกรม RBI ของโรงงาน
การประเมินอัตราการกัดกร่อนใหม่	เปรียบเทียบ t_remaining ที่ติดตาม-จนถึงหลัง-การซ่อมแซมพื้นฐาน; คำนวณอัตราการกัดกร่อนในระยะสั้น-	ในขั้นแรกติดตาม-การตรวจสอบ; จากนั้นตามช่วงการตรวจสอบปกติ	หาก-อัตราการกัดกร่อนในระยะสั้น > อัตราการออกแบบระยะยาว- ให้เลื่อนระดับไปสู่การตรวจสอบทางวิศวกรรมและการคำนวณ MAWP ใหม่	API 570 มาตรา 7.1; API 579 ระดับ 2

ตาราง 12 - หลัง-โปรแกรมการตรวจสอบการซ่อมแซมสำหรับท่อสแตนเลส: วิธีการ ระยะเวลา และเกณฑ์การยอมรับ

ถาม: มีหลักเกณฑ์ใดบ้างที่ควบคุมการเชื่อมซ่อมแซม-ท่อสแตนเลสในบริการ

ตอบ: หลักปฏิบัติหลักสำหรับ-การเชื่อมซ่อมแซมท่อสแตนเลสในบริการคือ: ASME PCC-2 (การซ่อมแซมอุปกรณ์รับแรงดันและท่อ) ซึ่งกำหนดวิธีการซ่อมแซมและข้อกำหนดทางวิศวกรรมที่ยอมรับได้ API 570 (รหัสการตรวจสอบท่อ) ซึ่งควบคุมช่วงการตรวจสอบ การคำนวณความหนาของผนังขั้นต่ำ และการส่งคืน-ไปยัง-การอนุญาตบริการ และ NBIC ส่วนที่ 3 ซึ่งใช้บังคับเมื่อผู้ถือแสตมป์ R มีส่วนเกี่ยวข้องและอยู่ในเขตอำนาจศาลที่มอบอำนาจในการกำกับดูแลของคณะกรรมการแห่งชาติ ช่างเชื่อมซ่อมแซมทั้งหมดต้องมีคุณสมบัติตาม ASME หมวด IX และรหัสการออกแบบดั้งเดิม (โดยทั่วไปคือ ASME B31.3) จะให้เกณฑ์การยอมรับขั้นต่ำที่การซ่อมแซมจะต้องกู้คืน

ถาม: คุณสามารถเชื่อมท่อสแตนเลสขณะใช้งานภายใต้แรงกดดันได้หรือไม่

ตอบ: การเชื่อมบนท่อที่มีแรงดัน ('ใน-การเชื่อมบริการ' หรือ 'การต๊าปร้อน') ได้รับอนุญาตภายใต้เงื่อนไขเฉพาะที่ควบคุมโดย ASME PCC-2 และ API 570 แต่เป็นกิจกรรมของผู้เชี่ยวชาญที่มีความเสี่ยงสูง-ซึ่งไม่เทียบเท่ากับการเชื่อมบนระบบลดแรงดัน ต้องการ: การประเมินทางวิศวกรรมโดยผู้เชี่ยวชาญเกี่ยวกับความเสี่ยงจากการไหม้ (ความหนาของผนังเทียบกับความจุของแผ่นระบายความร้อน); ความหนาของผนังขั้นต่ำที่ยืนยันแล้ว มากกว่าหรือเท่ากับ 6 มม. สำหรับเกรดสเตนเลสส่วนใหญ่เพื่อป้องกันการหลอม-ผ่าน; ขั้นตอนการเชื่อมเฉพาะทางที่มีการป้อนความร้อนลดลง และผู้รับเหมาประปาที่มีคุณสมบัติเหมาะสม-และมีประสบการณ์เป็นเอกสาร สำหรับท่อสเตนเลสเกรดยา เกรดอาหาร หรือเซมิคอนดักเตอร์ส่วนใหญ่ ห้ามการต๊าปร้อนตามข้อกำหนดด้านสุขอนามัยของกระบวนการ และระบบจะต้องแยกส่วน ระบายออก และทำความสะอาดอย่างสมบูรณ์ก่อนดำเนินการเชื่อมซ่อมแซมใดๆ

ถาม: อะไรคือสาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการเชื่อมซ่อมแซมท่อสแตนเลส?

ตอบ: สาเหตุที่พบบ่อยที่สุดของความล้มเหลวในการเชื่อมซ่อมแซมท่อสแตนเลส โดยเรียงตามลำดับความถี่ที่ลดลงคือ: (1) การกำจัดข้อบกพร่องที่ไม่สมบูรณ์ - การเจียรจนดูเหมือนโลหะที่มองเห็นได้ แทนที่จะยืนยันข้อบ่งชี้เป็นศูนย์โดยการทดสอบการแทรกซึมของของเหลว โดยปล่อยให้ปลายรอยแตกร้าวอยู่ในโลหะฐาน; (2) ความล้มเหลวในการแก้ไขสาเหตุที่แท้จริง - การซ่อมแซมรอยเชื่อมในสภาพแวดล้อม SCC ที่ใช้งานอยู่หรือแหล่งคลอไรด์จะ-แตกร้าวเร็วกว่าเดิม; และ (3) ภาวะภูมิไวจากอุณหภูมิอินเตอร์พาสที่มากเกินไป - การใช้โลหะตัวเติมที่ไม่ถูกต้อง (ไม่ใช่-ลิตร) หรือเกินขีดจำกัด 175 องศาของอินเตอร์พาสจะสะสมคาร์บอน-โลหะเชื่อมเสริมสมรรถนะที่มีความไวภายใต้ CIP แรกหรือวงจรกรดในกระบวนการผลิต

ถาม: PWHT (การอบชุบด้วยความร้อนหลังการเชื่อม{{0}) จำเป็นหรือไม่หลังการซ่อมแซมท่อสแตนเลส

ตอบ: โดยทั่วไป-ไม่จำเป็นต้องใช้ความร้อนจากการเชื่อม (PWHT) สำหรับสเตนเลสออสเทนนิติก (304L, 316L, 321, 347) ภายใต้ ASME B31.3 และ ASME PCC-2 อย่างไรก็ตาม PWHT (การหลอมสารละลายโดยเฉพาะที่ 1,050–1100 องศา ) อาจเป็นประโยชน์ในสถานการณ์ที่มีความเสี่ยงสูง-: เมื่อโลหะฐานได้รับการยืนยันว่ามีอาการแพ้ก่อนการซ่อมแซมและการกำจัดโซนที่ไวต่อแสงออกทั้งหมดนั้นเป็นไปไม่ได้ เมื่อท่ออยู่ในบริการ SCC ที่รุนแรง หรือเมื่อมีการซ่อมแซมบนสเตนเลสดูเพล็กซ์หรือซูเปอร์ดูเพล็กซ์ซึ่งจำเป็นต้องมีการคืนค่าอัตราส่วนเฟส เกรดเฟอร์ริติกและมาร์เทนซิติกต้องใช้ PWHT (การอบอ่อนหรือการแบ่งเบาบรรเทา) เสมอตามกำหนดการ P-Number การตกตะกอน-เกรดการชุบแข็ง (เช่น 17-4 PH) จำเป็นต้องมีการบำบัดความร้อนแบบ re-age หลังการเชื่อม

ถาม: ควรใช้โลหะเติมชนิดใดในการซ่อมท่อสแตนเลส 316L

ตอบ: สำหรับการซ่อมการเชื่อมท่อสแตนเลส 316L โลหะเติมที่ถูกต้องคือ ER316L (ลวด GTAW) หรือ E316L-16 / E316L-17 (อิเล็กโทรด SMAW) การกำหนด 'L' (คาร์บอนต่ำ น้อยกว่าหรือเท่ากับ 0.030% C) เป็นสิ่งจำเป็นเพื่อป้องกันอาการแพ้ HAZ สำหรับสายการผลิตที่มีคลอไรด์หรือกรดเข้มข้น ER317L ทางเลือกอัลลอยด์มากเกินไป (Mo สูงกว่า) จะถูกใช้เพื่อชดเชยการเจือจางของฟิลเลอร์ลงในโลหะฐาน และรักษาความต้านทานการเกิดรูพรุนในบริเวณรอยเชื่อมซ่อมแซม อย่าเปลี่ยน ER308L เป็น ER316L ในการเชื่อมซ่อม 316L เด็ดขาด เพราะการไม่มีโมลิบดีนัมใน 308L ทำให้เสี่ยงต่อการเกิดรูพรุนในสภาพแวดล้อมเดียวกันกับที่ทำให้ท่อเดิมเสื่อมสภาพ

ถาม: คุณจะซ่อมแซมท่อสแตนเลสที่ได้รับผลกระทบจากการกัดกร่อนจากการกัดกร่อน (SCC) ได้อย่างไร

ตอบ: การซ่อมแซมท่อสแตนเลส SCC-ที่ได้รับผลกระทบจำเป็นต้องจัดการกับองค์ประกอบทั้งสามส่วนของสามเหลี่ยม SCC: (1) การขจัดรอยแตกร้าว: บดให้เป็นโลหะสว่างและยืนยันข้อบ่งชี้เป็นศูนย์โดยการทดสอบการแทรกซึมของของเหลวที่พื้นขุด - ไม่เคยเชื่อมบนปลายรอยแตกที่ได้รับการยืนยันแล้ว; (2) การกำจัดแหล่งที่มา: ระบุและกำจัดแหล่งที่มาของคลอไรด์ (ความชื้นของฉนวน การปนเปื้อนของน้ำหล่อเย็น สภาพแวดล้อมทางทะเลในชั้นบรรยากาศ) หรือดำเนินการอัพเกรดการเคลือบหรือฉนวน (3) การจัดการความเค้น: รอยเชื่อมซ่อมแซมทำให้เกิดความเค้นดึงตกค้างใหม่ที่ปลายเชื่อม - ซึ่งเป็นจุดเริ่มต้น-ความเสี่ยงสูงสุดอีกครั้ง- การหุ้มรอยเชื่อมหรือการเคลือบ-การหุ้มที่ทนทานต่อการกัดกร่อน (แทนที่จะเป็นการซ่อมแซมการเติมร่องแบบธรรมดา{{10}) อาจทำให้เกิดแรงกดที่พื้นผิวรับแรงอัด ซึ่งจะช่วยลดความเสี่ยง-การเริ่มต้นใหม่ โดยไม่ต้องกำจัดแหล่งคลอไรด์และจัดการกับความเครียด SCC จะ-เริ่มต้นใหม่ที่ส่วนเชื่อมใหม่ โดยทั่วไปภายในหนึ่งถึงสามปี

ถาม: ก่อนและหลังการซ่อมเชื่อมท่อสแตนเลสต้องใช้วิธี NDE อะไรบ้าง?

ตอบ: ก่อน-ซ่อมแซม NDE: การทำแผนที่ความหนาของผนัง UT (ตารางขั้นต่ำ 25 มม. × 25 มม. เหนือโซนที่มีข้อบกพร่องบวกกับเส้นขอบ 50 มม.) การทดสอบการซึมผ่านของของเหลว (PT) สำหรับ-การแตกร้าวและหลุมที่พื้นผิว เฟส-อาร์เรย์ UT (PAUT) หรือ TOFD สำหรับการระบุลักษณะข้อบกพร่องของพื้นผิวย่อยเชิงปริมาตร-ในข้อบกพร่องประเภทรอยแตกที่สงสัย- NDE การซ่อมแซมหลัง- (ขั้นต่ำ): PT ของรอยเชื่อมซ่อมแซมทั้งหมดและขอบ HAZ 25 มม. (ตัวบ่งชี้เชิงเส้นเป็นศูนย์ มากกว่าหรือเท่ากับ 1.6 มม.); การตรวจสอบความหนาของผนัง UT เพื่อยืนยัน t_remaining มากกว่าหรือเท่ากับ t_min การทดสอบแรงดันอุทกสถิตถึง 1.5× MAWP; การตรวจสอบรหัสบอร์สโคปที่กระบวนการ-ความบริสุทธิ์ของของเหลวเป็นสิ่งสำคัญ (สายยา อาหาร สารกึ่งตัวนำ) สำหรับการซ่อมแซม-รอยแตกร้าว โพสต์-การซ่อมแซม PAUT หรือ TOFD จำเป็นภายใต้ ASME PCC-2 สำหรับบรรทัดที่มีผลกระทบสูง

ถาม: ASME PCC-2 และ API 570 สำหรับการอนุมัติการซ่อมแซมท่อแตกต่างกันอย่างไร

ตอบ: ASME PCC-2 เป็นวิธีการซ่อมแซมมาตรฐาน - ซึ่งกำหนดวิธีดำเนินการประเภทเฉพาะของอุปกรณ์รับแรงดันและการซ่อมแซมท่อ (การซ่อมแซมงานเชื่อม แคลมป์เชิงกล การพันคอมโพสิต -ปลอกหุ้มวงล้อม) และการประเมินทางวิศวกรรมและการทดสอบแต่ละวิธีที่ต้องการ API 570 คือรหัสการตรวจสอบท่อ - ซึ่งควบคุมว่าใครสามารถอนุมัติการซ่อมแซมได้ (ผู้ตรวจสอบท่อที่ได้รับอนุญาตตาม API 570 ส่วนที่ 9) การตรวจสอบใดที่จำเป็นก่อนและหลัง วิธีคำนวณอัตราการกัดกร่อนและความหนาของผนังขั้นต่ำ และเมื่อใดที่ต้องตัดสินใจเรื่องการซ่อมแซมและการเปลี่ยนทดแทนให้กับวิศวกร ในทางปฏิบัติ รหัสทั้งสองมีผลพร้อมกันกับ-การซ่อมแซมท่อบริการ: PCC-2 ควบคุมวิธีการซ่อมแซมและข้อกำหนดการตรวจสอบ PCC-2 ในขณะที่ API 570 ควบคุมโปรแกรมการตรวจสอบ การอัปเดตการตรวจสอบตามความเสี่ยง (RBI) และการอนุญาตส่งคืนสู่บริการ
