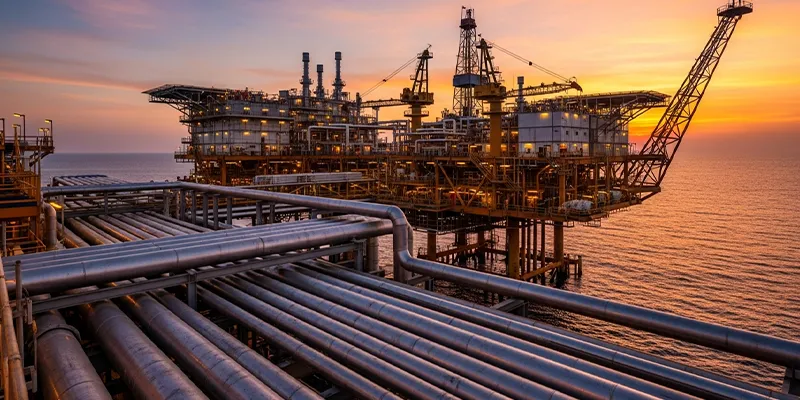

ท่อโลหะผสมนิกเกิลในน้ำมันและก๊าซนอกชายฝั่ง: จากหลุมผลิตไปจนถึงท่อไหลใต้ทะเล

เหตุใดน้ำมันและก๊าซนอกชายฝั่งจึงต้องการมากกว่าเหล็กกล้าคาร์บอน

การสกัดน้ำมันและก๊าซนอกชายฝั่งผลักดันวัสดุให้ถึงขีดจำกัดสูงสุด ตั้งแต่หลุมผลิตที่พื้นมหาสมุทรไปจนถึงแท่นแปรรูปพื้นผิว ท่อทุกเมตรต้องเผชิญกับของเหลวที่มีฤทธิ์กัดกร่อน แรงกดดันที่รุนแรง น้ำทะเลที่ไหลเข้าไป และการเปลี่ยนแปลงของอุณหภูมิอย่างไม่หยุดยั้ง ซึ่งจะทำลายเหล็กกล้าคาร์บอนธรรมดาภายในไม่กี่เดือน

ท่อโลหะผสมนิกเกิล- มักเรียกว่าการกัดกร่อน-โลหะผสมต้านทาน (CRA) - ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้อยู่รอดในสภาวะเหล่านี้ พวกมันสร้างระบบโครงร่างของโครงสร้างพื้นฐานนอกชายฝั่งที่ทันสมัย ​​โดยส่งไฮโดรคาร์บอนอย่างปลอดภัยและเชื่อถือได้จากแหล่งกักเก็บไปยังการส่งออก

"คำถามไม่ใช่ว่าจะใช้ท่อ CRA นอกชายฝั่งหรือไม่ คำถามคือ เกรด CRA ไหน และที่ไหน" - หลักการที่ชี้แนะวิศวกรท่อส่งน้ำมันนอกชายฝั่งที่จริงจังทุกคน

คู่มือนี้จะพาคุณตลอดการเดินทาง: จากหลุมผลิตที่ซึ่งการผลิตเริ่มต้น ไปจนถึงจุดเพิ่มการผลิตและสายสะดือ ไปจนถึงเส้นทางไหลใต้ทะเลที่สามารถทอดยาวหลายสิบกิโลเมตรข้ามพื้นมหาสมุทร ในแต่ละขั้นตอน เราจะระบุรูปแบบความล้มเหลวที่สำคัญ เกรดโลหะผสมนิกเกิลที่ต้องการ และมาตรฐานที่ควบคุมการเลือก

ระบบท่อส่งนอกชายฝั่ง: โซน-ต่อ-ภาพรวมโซน

ระบบน้ำมันและก๊าซนอกชายฝั่งไม่ใช่ท่อส่งเดียว - แต่เป็นเครือข่ายของส่วนที่เชื่อมต่อถึงกัน โดยแต่ละส่วนมีสภาพแวดล้อมการทำงานที่เป็นเอกลักษณ์ การทำความเข้าใจโซนเหล่านี้เป็นรากฐานของการเลือกใช้วัสดุอย่างชาญฉลาด

โซน 1 - หลุมผลิตและต้นคริสต์มาส

หลุมผลิตเป็นส่วนเชื่อมต่อทางกลระหว่างหลุมใต้ผิวดินและระบบการผลิตพื้นผิว 'ต้นคริสต์มาส' (กองวาล์วและข้อต่อในแนวตั้ง) วางอยู่บนหัวหลุมและควบคุมการไหล แรงกดดันที่นี่สามารถเกิน 15,000 psi (1,034 บาร์) ในบ่อน้ำสูง-ความดัน/สูง-อุณหภูมิ (HP/HT) ของเหลวที่ผลิตขึ้นซึ่งมี H₂S, CO₂, น้ำ, ทราย และคลอไรด์ ทำให้เกิดสภาพแวดล้อมการกัดกร่อนที่รุนแรงที่สุดแห่งหนึ่งในอุตสาหกรรม

โซน 2 - การทำท่อการผลิตและการทำหลุมเจาะให้เสร็จสิ้น

ท่อการผลิตจะลำเลียงไฮโดรคาร์บอนจากอ่างเก็บน้ำไปยังหลุมผลิต วัสดุ CRA มีผลบังคับใช้ในหลุมที่จัดประเภทเป็น 'เปรี้ยว' ภายใต้ NACE MR0175 (กล่าวคือ หลุมที่มี H₂S สูงกว่าแรงดันบางส่วนที่เกณฑ์ขั้นต่ำ) โลหะผสมนิกเกิลมีอิทธิพลเหนือสภาพแวดล้อม-เปรี้ยวจัด -CO₂ สูง และมีคลอไรด์สูง-

โซน 3 - สายการผลิต

ไรเซอร์คือส่วนท่อแนวตั้งหรือใกล้-แนวตั้งที่เชื่อมต่อก้นทะเลกับแพลตฟอร์มพื้นผิว พวกเขาสัมผัสกับของเหลวในการผลิตทั้งภายในและน้ำทะเลภายนอก ความเหนื่อยล้าจากการเคลื่อนที่ของคลื่นและภาชนะถือเป็นความท้าทายทางกลเพิ่มเติม โลหะผสม 625 หุ้มและสแตนเลสดูเพล็กซ์ถูกนำมาใช้กันอย่างแพร่หลาย

โซน 4 - จัมเปอร์และสปูลใต้ทะเล

การเชื่อมต่อท่อแบบสั้น แข็ง หรือยืดหยุ่นระหว่างอุปกรณ์ใต้ทะเล (ต้นไม้ ท่อร่วม PLEM/PLET) เรียกว่าจัมเปอร์หรือสปูล ต้องรองรับการวางแนวที่ไม่ตรงและการขยายตัวเนื่องจากความร้อนในขณะเดียวกันก็รักษาความสมบูรณ์ของการรั่วไหล-ไว้เป็นเวลาหลายทศวรรษ

โซน 5 - เส้นทางการไหลใต้ทะเลและท่อส่งออก

สายไหลใต้ทะเลขนส่งของเหลวในการผลิตหลายเฟส (น้ำมัน ก๊าซ น้ำ ทราย) จากหัวหลุมผลิตไปยังโรงงานแปรรูป พวกมันอาจวิ่งเป็นระยะทาง 50+ กม. ข้ามก้นทะเล การรับประกันการไหล (การป้องกันการเกิดไฮเดรต การสะสมของขี้ผึ้ง และการกัดกร่อน) ต้องใช้วัสดุ CRA ที่ได้รับการออกแบบทางวิศวกรรมขั้นสูง การเคลือบ หรือโครงสร้างท่อแบบหุ้ม

ตาราง 1 - การเปรียบเทียบโซนนอกชายฝั่ง: สภาพการทำงานและข้อกำหนดด้านวัสดุ

กลไกการกัดกร่อนที่โดดเด่นในสภาพแวดล้อมนอกชายฝั่ง

ในการเลือกเกรดโลหะผสมนิกเกิลที่เหมาะสม วิศวกรต้องเข้าใจก่อนว่าพวกเขากำลังต่อสู้กับอะไร สภาพแวดล้อมนอกชายฝั่งรวมสารที่มีฤทธิ์กัดกร่อนหลายชนิดพร้อมกัน - เหล็กกล้าคาร์บอนที่มีเงื่อนไขและแม้แต่เหล็กกล้าไร้สนิมมาตรฐานก็ไม่สามารถอยู่รอดได้ในระยะยาว-

ไฮโดรเจนซัลไฟด์ (H₂S) - การแคร็กความเครียดด้วยซัลไฟด์ (SSC)

H₂S ละลายในน้ำที่ผลิตได้จนเกิดเป็นกรดอ่อนที่มีฤทธิ์กัดกร่อนสูง ที่อันตรายกว่านั้นคือเร่งปฏิกิริยาการดูดซึมไฮโดรเจนเข้าไปในเหล็ก ส่งผลให้เกิดการแตกร้าวจากความเครียดด้วยซัลไฟด์ (SSC) - รูปแบบของการแตกหักแบบเปราะที่อาจทำให้เกิดความเสียหายร้ายแรงได้ภายในไม่กี่วินาที NACE MR0175/ISO 15156 กำหนดเกณฑ์คุณสมบัติวัสดุสำหรับบริการเปรี้ยว (สภาพแวดล้อมที่มี H₂S{5}}) โลหะผสมนิกเกิลที่สูงกว่า ~8% Ni + ปริมาณ Cr/Mo สูง โดยทั่วไปจะต้านทาน SSC ที่ความเครียดในการทำงานปกติ

คาร์บอนไดออกไซด์ (CO₂) - การกัดกร่อนแบบหวาน

CO₂ ละลายในน้ำเพื่อสร้างกรดคาร์บอนิก (H₂CO₃) ซึ่งโจมตีโลหะผสมที่มีธาตุเหล็ก- (เรียกว่า 'การกัดกร่อนแบบหวาน' หรือ 'การโจมตีแบบเมซา') โลหะผสมนิกเกิลสูง-ที่มีโครเมียมเพียงพอทำให้เกิดฟิล์มออกไซด์ป้องกัน ซึ่งหยุดการโจมตีนี้ได้อย่างมีประสิทธิภาพ แม้ที่ความดันบางส่วนของ CO₂ เกิน 10 บาร์ก็ตาม

คลอไรด์-การกัดกร่อนแบบรูพรุนและรอยแยก

Seawater contains approximately 19,000 ppm chloride. At elevated temperatures (>60 องศาสำหรับสแตนเลส 316L) คลอไรด์ทำให้เกิดการกัดกร่อนแบบรูพรุนและรอยแยก Pitting Resistance Equivalent Number (PREN) ใช้หาปริมาณความต้านทาน: PREN=%Cr + 3.3 × %Mo + 16 × %N วัสดุที่มีค่า PREN > 40 ถือว่าเหมาะสำหรับการแช่น้ำทะเล PREN ของ Alloy 625 เกิน 50

การกัดกร่อนจากอิทธิพลทางจุลชีววิทยา (MIC)

Sulfate-reducing bacteria (SRB) thrive in stagnant water zones within pipelines and create local microenvironments with highly concentrated H₂S. Nickel-rich alloys with >Ni 58% (เช่น อัลลอย 625) แสดงความต้านทานต่อ MIC ได้ดีกว่าเกรดโลหะผสมที่ต่ำกว่า-อย่างเห็นได้ชัด

เกรดโลหะผสมนิกเกิลสำหรับการใช้งานนอกชายฝั่ง

อุตสาหกรรมนอกชายฝั่งไม่ได้ใช้โลหะผสมนิกเกิล 'สากล' เพียงตัวเดียว แต่รายการเกรดที่คัดสรรมาอย่างดีจะถูกจับคู่กับเงื่อนไขการบริการเฉพาะโดยพิจารณาจากต้นทุน ความพร้อมใช้งาน ความสามารถในการเชื่อม และประสิทธิภาพการกัดกร่อน ด้านล่างนี้คือเกรดห้าเกรดที่ครองแผ่นข้อมูลจำเพาะนอกชายฝั่งทั่วโลก

ตารางที่ 2 - การเปรียบเทียบองค์ประกอบของเกรดโลหะผสมนิกเกิลนอกชายฝั่งหลัก

ตารางที่ 3 - การเปรียบเทียบคุณสมบัติทางกล (อุณหภูมิห้อง สภาพการอบอ่อน)

ตารางที่ 4 - การเปรียบเทียบความต้านทานการกัดกร่อนสำหรับบริการนอกชายฝั่ง

การเลือกวัสดุตามโซนการใช้งาน

ด้วยการกำหนดกลไกการกัดกร่อนและคุณสมบัติของโลหะผสม ขั้นตอนต่อไปคือการจับคู่การเลือกเกรดกับแต่ละโซนของระบบ คำแนะนำต่อไปนี้สะท้อนถึงหลักปฏิบัติทางวิศวกรรมที่กำหนดไว้และปรัชญาการเลือกวัสดุชั้นนำของผู้ปฏิบัติงาน

หลุมผลิตและต้นคริสต์มาส - โลหะผสม 625 และ C276

ที่หลุมผลิต การรวมกันของ-แรงดันสูงพิเศษ อุณหภูมิที่สูงขึ้น และบริการเปรี้ยว/CO₂ ต้องการโลหะผสมที่มีสมรรถนะสูงสุด-ที่มีอยู่ โลหะผสม 625 และโลหะผสม C-276 มีอิทธิพลเหนือ มักเป็นท่อตัน ตัววาล์วปลอมแปลง หรือการเชื่อมซ้อนทับบนพื้นผิวเหล็กกล้าคาร์บอน มาตรฐานหลัก: API 6A (อุปกรณ์หลุมผลิตและต้นคริสต์มาส), API 17D (หลุมผลิตใต้ทะเล), NACE MR0175

คำแนะนำขั้นสุดท้าย: สำหรับหลุมผลิต HP/HT ที่มีรสเปรี้ยว (H₂S > 0.05 psi ความดันบางส่วน) ล้อแม็ก 625 หรือ C-276 ให้การผสมผสานความแข็งแกร่ง การป้องกันการกัดกร่อน และความน่าเชื่อถือในระยะยาวที่ดีที่สุด-ในระดับ-

ท่อการผลิตใน Sour Wells - อัลลอย 825 และ 625

API 5CRA (ข้อกำหนดสำหรับการกัดกร่อน-ท่อโลหะผสมไร้รอยต่อที่ทนทานสำหรับใช้เป็นปลอก ท่อ และข้อต่อ) เป็นมาตรฐานที่ใช้บังคับสำหรับท่อ CRA แบบดาวน์โฮล การเลือกเกรดเป็นไปตามคุณสมบัติของวัสดุ NACE MR0175 สำหรับบริการที่มีรสเปรี้ยวปานกลาง (H₂S ต่ำถึงปานกลาง อุณหภูมิปานกลาง) Alloy 825 ถือเป็นโซลูชันที่คุ้มค่า- สำหรับรสเปรี้ยวจัดหรือ HPHT อัลลอยด์ 625 คือสารละลายที่ระบุ

ตัวยกการผลิต - ดูเพล็กซ์และอัลลอยด์ 625 หุ้ม

Steel catenary risers (SCRs) and flexible risers are the mechanical link between seabed and surface. External surfaces are exposed to seawater (requiring PREN >40); พื้นผิวภายในมีของเหลวที่ผลิตหลายเฟส ท่อหุ้ม - โดยที่เปลือกเหล็กคาร์บอนด้านนอกให้ความแข็งแรงของโครงสร้าง และชั้น CRA ด้านในให้การป้องกันการกัดกร่อน - เป็นวิธีการแก้ปัญหาที่โดดเด่นสำหรับตัวยกที่มีเส้นผ่านศูนย์กลางขนาดใหญ่- DNV-OS-F101 (ระบบท่อส่งใต้น้ำ) ควบคุมการออกแบบ

จัมเปอร์และแกนม้วนใต้ทะเล - โลหะผสม 625 ตัน

รูปทรงที่ซับซ้อนและความหนาแน่นในการเชื่อมสูงของจัมเปอร์ต้องการโลหะผสมที่มีความสามารถในการเชื่อมที่ดีเยี่ยมและมีคุณสมบัติสม่ำเสมอหลังการเชื่อม- ล้อแม็ก 625 เป็นที่ต้องการของอุตสาหกรรม: สามารถเชื่อมได้โดยไม่ต้อง-ใช้ความร้อนจากการเชื่อม (PWHT) ในการใช้งานใต้ทะเลส่วนใหญ่ และยังคงความต้านทานการกัดกร่อนได้เต็มที่ทั่วบริเวณที่ได้รับความร้อน- (HAZ) ASTM B622 ครอบคลุมข้อกำหนดเกี่ยวกับท่อ/ท่อไร้ตะเข็บ

Subsea Flowlines - ท่อหุ้ม/เรียงรายพร้อมชั้นภายในโลหะผสม 825 หรือ 625

ท่อส่งน้ำใต้ทะเลระยะไกล-ผสมผสานข้อกำหนดด้านโครงสร้าง (ท่อด้านนอก) เข้ากับความต้านทานการกัดกร่อน (ท่อด้านใน) ท่อหุ้ม CRA- (ยึดติดด้วยโลหะ) หรือท่อหุ้ม CRA- (ยึดติดด้วยกลไก) เป็นทางเลือกที่ประหยัด ล้อแม็ก 825 ถูกนำมาใช้กันอย่างแพร่หลายเป็นชั้นต้านทานการกัดกร่อนภายใน-สำหรับบริการ-เปรี้ยวปานกลาง -CO₂ สูง ซับโลหะผสม 625 จะถูกระบุเมื่อระดับ H₂S หรืออุณหภูมิสูงขึ้น

ตาราง 5 - เกรดโลหะผสมนิกเกิลที่แนะนำตามโซนการใช้งาน

มาตรฐานอุตสาหกรรมและข้อมูลจำเพาะ

วิศวกรรมนอกชายฝั่งเป็นหนึ่งในอุตสาหกรรมที่ได้มาตรฐานที่เข้มงวดที่สุดในโลก มาตรฐานต่อไปนี้เป็นข้อมูลอ้างอิงหลักสำหรับข้อกำหนด การทดสอบ และการติดตั้งท่อโลหะผสมนิกเกิลในระบบน้ำมันและก๊าซนอกชายฝั่ง

ตาราง 6 - มาตรฐานสำคัญที่ควบคุมท่อโลหะผสมนิกเกิลในน้ำมันและก๊าซนอกชายฝั่ง

แบบฟอร์มการผลิตท่อ: แข็ง หุ้ม และเรียงราย

ไม่ใช่ทุกการใช้งานท่อนอกชายฝั่งจำเป็นต้องมีการก่อสร้าง CRA ที่มั่นคง เมื่อคำนึงถึงต้นทุนของโลหะผสมนิกเกิล (โลหะผสม 625 ซื้อขายที่ 4–6 เท่าของราคาเหล็กกล้าคาร์บอนโดยน้ำหนัก) วิศวกรได้พัฒนา-โครงสร้างท่อไฮบริดที่มีประสิทธิภาพซึ่งให้ประสิทธิภาพของ CRA ในจุดที่ต้องการ - ที่พื้นผิวภายในที่มีฤทธิ์กัดกร่อน - ในขณะที่อาศัยเหล็กกล้าคาร์บอนหรือเหล็กกล้าโลหะผสม-ต่ำสำหรับการรับน้ำหนักเชิงโครงสร้าง-

ท่อ CRA แข็ง (ไม่มีรอยต่อหรือเชื่อม)

ท่อ Solid CRA ผลิตจากโลหะผสมนิกเกิลทั้งหมด ได้รับการระบุไว้สำหรับการใช้งานที่ดุดันที่สุด: หัวหลุม ต้นคริสต์มาส จัมเปอร์ใต้ทะเล และท่อลงหลุมแรงดันสูง- การผลิตเป็นไปตาม ASTM B622 (ไร้รอยต่อ) หรือ ASTM B705 (แบบเชื่อม) ความหนาของผนังได้รับการออกแบบตามสูตรพิกัดแรงดัน API 5C3 หรือ ASME

CRA-ท่อหุ้ม (พันธะทางโลหะ)

ท่อหุ้ม CRA ประกอบด้วยท่อด้านนอกที่ทำจากเหล็กกล้าคาร์บอนผสม/โลหะผสมต่ำ- โดยมีชั้นในของ CRA เชื่อมติดกันทางโลหะวิทยาระหว่างการยึดติดแบบกลิ้งหรือแบบระเบิด พันธะเป็นอินทิกรัล - ซึ่งสองชั้นไม่สามารถแยกออกจากกันได้ โดยทั่วไปความหนาของชั้น CRA จะอยู่ที่ 2–4 มม. ท่อหุ้มช่วยประหยัดต้นทุนได้ 50–70% เมื่อเทียบกับ CRA แบบตันบนท่อไหลที่มีเส้นผ่านศูนย์กลางขนาดใหญ่- ในขณะที่ยังคงความต้านทานการกัดกร่อนเต็มที่ที่รูเจาะ ทดสอบตามข้อกำหนด ASTM A264 (หุ้มสแตนเลส) หรือข้อกำหนดจำเพาะของพันธะโลหะผสม Ni- ที่เทียบเท่า

CRA-ท่อบุนวม (ผูกมัดด้วยกลไก)

ท่อเรียงรายใช้ท่อซับ CRA สำเร็จรูป-ภายในท่อโฮสต์ที่เป็นเหล็กกล้าคาร์บอน ซึ่งเชื่อมต่อกันด้วยการขยายตัวทางไฮดรอลิกหรือการรบกวนทางกล ซับไม่ติดกันทางโลหะ มีส่วนต่อประสานระหว่างไลเนอร์และโฮสต์ นี่คือโครงสร้างท่อ CRA ที่ประหยัดที่สุด ซึ่งใช้กันอย่างแพร่หลายสำหรับเส้นทางไหลใต้ทะเลระยะไกล- ความท้าทายทางเทคนิคที่สำคัญคือการทำให้แน่ใจว่าไลเนอร์จะไม่ยุบหรือหลุดออกจากกันภายใต้-เหตุการณ์แรงกดดันย้อนกลับ (เช่น การปิดเครื่อง/การลดแรงดัน) การทดสอบคุณสมบัติเฉพาะของ DNV-RP-A203 และ-โครงการจะควบคุมความสมบูรณ์ของท่อแบบมีเส้น

ตารางที่ 7 - การเปรียบเทียบการก่อสร้างท่อ: ของแข็งกับแบบหุ้มและแบบมีเส้น

ข้อควรพิจารณาในการแปรรูปและการเชื่อม

โลหะผสมนิกเกิลเป็นวัสดุที่สามารถนำมาใช้งานได้ แต่ต้องใช้ทักษะในการผลิตที่เชี่ยวชาญ เกรด CRA ส่วนใหญ่ต่างจากเหล็กกล้าคาร์บอนตรงที่-สามารถชุบแข็งได้ และต้องได้รับความเอาใจใส่อย่างระมัดระวังในการป้อนความร้อน อุณหภูมิระหว่างการเชื่อม และ-การรักษาหลังการเชื่อม

โลหะผสม 625 - เพื่อนของช่างเชื่อม

อัลลอย 625 เป็นหนึ่งในโลหะผสมประสิทธิภาพสูง-ที่สามารถเชื่อมได้มากที่สุด ไม่ต้องการการบำบัดความร้อนหลังการเชื่อม (PWHT) - สำหรับการใช้งานการกัดกร่อนส่วนใหญ่ มันถูกใช้เป็นทั้งโลหะฐานและเป็นฟิลเลอร์การเชื่อม (ERNiCrMo-3 ตาม AWS A5.14) สำหรับการซ้อนทับเหล็กกล้าคาร์บอน การควบคุมที่สำคัญ: การป้อนความร้อน<2.0 kJ/mm, interpass temperature <177 °C (350 °F), and avoidance of sulphur/phosphorus contamination.

ข้อควรพิจารณาเกี่ยวกับโลหะผสม 825 - PWHT

โลหะผสม 825 มีความไวต่ออาการแพ้ (การตกตะกอนของโครเมียมคาร์ไบด์ที่ขอบเขตของเกรน) ในช่วงอุณหภูมิ 540–760 องศา เพื่อป้องกันการกัดกร่อนตามขอบเกรน จำเป็นต้องมีการควบคุมการเชื่อมอินพุต-ความร้อน-ต่ำ หรือการอบอ่อนหลังการเชื่อม (1,038–1,066 องศา ) การคงตัวด้วยไทเทเนียมในองค์ประกอบของโลหะผสมช่วยลดความเสี่ยงในการแพ้

ดูเพล็กซ์สแตนเลส - สมดุลเฟสวิกฤต

ดูเพล็กซ์อัลลอยด์จำเป็นต้องมีการควบคุมอินพุตความร้อนและอุณหภูมิระหว่างทางอย่างเข้มงวด เพื่อรักษาโครงสร้างจุลภาคของออสเทนไนต์/เฟอร์ไรต์ 50:50 การเบี่ยงเบนทำให้เกิดการตกตะกอนของเฟสทุติยภูมิ (ซิกมา ไค อัลฟา-ไพรม์) ซึ่งลดความเหนียวและความต้านทานการกัดกร่อนลงอย่างมาก วัสดุสิ้นเปลืองต้องตรงกับองค์ประกอบของโลหะผสม การทดสอบคุณสมบัติ NACE MR0175 จะต้องผ่านการทดสอบหลัง-การเชื่อม

คำถามที่พบบ่อย

คำถามที่ 1: ท่อโลหะผสมนิกเกิลที่ดีที่สุดสำหรับท่อส่งน้ำมันและก๊าซใต้ทะเลนอกชายฝั่งคืออะไร

คำตอบโดยตรง: สำหรับท่อไหลใต้ทะเลที่มีสภาพเปรี้ยว (H₂S + CO₂ + คลอไรด์) ล้อแม็ก 625 (UNS N06625) คือเกณฑ์มาตรฐานอุตสาหกรรมสำหรับท่อตันหรือท่อหุ้ม/ท่อมีเส้น สำหรับบริการที่มีรสเปรี้ยวปานกลาง-ที่อุณหภูมิต่ำ Alloy 825 (UNS N08825) เป็นตัวเลือกที่ต้องการในเชิงเศรษฐกิจ การตัดสินใจขึ้นอยู่กับความดันย่อย อุณหภูมิ ปริมาณ CO₂ และความเข้มข้นของคลอไรด์ของ H₂S ตามที่ประเมินตาม NACE MR0175/ISO 15156

คำถามที่ 2: มาตรฐานใดที่ควบคุมท่อโลหะผสมนิกเกิลในน้ำมันและก๊าซนอกชายฝั่ง

คำตอบโดยตรง: มาตรฐานหลักคือ: ASTM B622 (ท่อโลหะผสมไร้รอยต่อ 625/C-), ASTM B424 (ท่อโลหะผสม 825), API 5CRA (ท่อ CRA ใต้หลุม), NACE MR0175/ISO 15156 (คุณสมบัติวัสดุบริการที่มีรสเปรี้ยว), API 6A (อุปกรณ์หลุมผลิต), API 17D (หลุมผลิตใต้ทะเล/ต้นไม้) และ DNV-OS-F101 (ระบบท่อส่งใต้น้ำ)

คำถามที่ 3: PREN คืออะไร และเหตุใดจึงสำคัญสำหรับการเลือกท่อนอกชายฝั่ง

Direct Answer: PREN stands for Pitting Resistance Equivalent Number, calculated as: PREN = %Cr + 3.3×%Mo + 16×%N. It predicts a material's resistance to pitting corrosion in chloride-containing environments like seawater. A PREN >40 is the general minimum threshold for seawater immersion service. Alloy 625 has a PREN >50; Duplex 2205 มีค่า PREN อยู่ที่ ~35; สเตนเลสมาตรฐาน 316L มีค่า PREN อยู่ที่ ~24 ทำให้ไม่เหมาะสำหรับการแช่น้ำทะเลโดยไม่มีการป้องกันแคโทด

คำถามที่ 4: ท่อหุ้ม CRA- และท่อบุ CRA- แตกต่างกันอย่างไร

คำตอบโดยตรง: ท่อหุ้ม CRA- มีชั้นโลหะผสมที่ทนต่อการกัดกร่อน-ซึ่งเชื่อมติดกันทางโลหะ (ส่วนประกอบ) กับท่อด้านนอกที่มีโครงสร้างเป็นเหล็กกล้าคาร์บอนในระหว่างการรีดร้อนหรือการเชื่อมติดระเบิด พันธะไม่สามารถแยกออกจากกัน ท่อที่มีเส้น CRA- ใช้ท่อ CRA ที่ขึ้นรูปล่วงหน้า- ซึ่งสอดและขยายโดยใช้เครื่องจักรภายในท่อโฮสต์ที่เป็นเหล็กกล้าคาร์บอน ไลเนอร์ไม่ได้ถูกผูกมัด - มันขึ้นอยู่กับการรบกวนที่พอดี ท่อหุ้มมีราคาแพงกว่าแต่มีความสมบูรณ์สูงกว่า ท่อเรียงรายจะประหยัดกว่าสำหรับสายไหลระยะไกล- แต่ต้องมีคุณสมบัติอย่างระมัดระวังสำหรับความเสี่ยงที่จะพังทลายภายใต้แรงกดดัน

คำถามที่ 5: สามารถเชื่อมท่อโลหะผสม 625 โดยไม่ต้องใช้ความร้อนได้หรือไม่?

คำตอบโดยตรง: ใช่ อัลลอยด์ 625 สามารถเชื่อมได้โดยไม่ต้องผ่าน-การบำบัดความร้อนด้วยการเชื่อม (PWHT) ในการใช้งานการกัดกร่อนนอกชายฝั่งส่วนใหญ่ เชื่อมโดยใช้ตัวเติม ERNiCrMo-3 (AWS A5.14) และไม่ไวต่อการแตกตัวของไฮโดรเจน อาการแพ้ หรือการสร้างเฟสซิกมาภายใต้สภาวะการเชื่อมมาตรฐาน ทำให้สามารถประดิษฐ์ได้ง่ายกว่าเหล็กกล้าไร้สนิมหรือดูเพล็กซ์อัลลอยด์บางชนิดอย่างมาก อย่างไรก็ตาม ควรควบคุมการป้อนความร้อน<2.0 kJ/mm and interpass temperature kept below 177 °C.

คำถามที่ 6: ท่อโลหะผสมนิกเกิลมีอายุการใช้งานนานเท่าใดในการให้บริการนอกชายฝั่ง

คำตอบโดยตรง: เมื่อมีการระบุและติดตั้งอย่างถูกต้อง ระบบท่อ CRA โลหะผสมนิกเกิลได้รับการออกแบบให้มีอายุการใช้งานขั้นต่ำ 20- ปีตาม DNV-OS-F101 และข้อกำหนดเฉพาะของโครงการผู้ปฏิบัติงาน หลักฐานภาคสนามจากทะเลเหนือ อ่าวเม็กซิโก และแอฟริกาตะวันตกแสดงให้เห็นว่าระบบ Alloy 625 และ 825 ที่ได้รับการออกแบบอย่างดีมีอายุการใช้งาน 25+ ปีอย่างสม่ำเสมอ โดยไม่มีการแทรกแซงความสมบูรณ์ที่สำคัญ โดยที่โปรแกรมการป้องกันแคโทดและการยับยั้งการกัดกร่อนยังคงอยู่

คำถามที่ 7: ล้อแม็ก 825 เหมาะสำหรับบริการเปรี้ยวของ H₂S หรือไม่

คำตอบโดยตรง: ใช่โดยมีคุณสมบัติ ล้อแม็ก 825 ได้รับการระบุว่าเป็นวัสดุที่ยอมรับได้สำหรับบริการเปรี้ยวของ H₂S ใน NACE MR0175/ISO 15156 ส่วนที่ 3 โดยขึ้นอยู่กับขีดจำกัดความแข็ง (โดยทั่วไปคือ HRC น้อยกว่าหรือเท่ากับ 35 สำหรับท่อ) ข้อกำหนดในการอบชุบด้วยความร้อน และขีดจำกัดด้านสิ่งแวดล้อม (อุณหภูมิสูงสุดและความดันย่อย H₂S) สำหรับสภาวะที่มีความเปรี้ยวที่รุนแรงมากขึ้น (H₂S สูง อุณหภูมิสูง) แนะนำให้ใช้อัลลอย 625 หรืออัลลอยด์ 718

บทสรุป

ท่อโลหะผสมนิกเกิลไม่ใช่สิ่งหรูหราสำหรับน้ำมันและก๊าซนอกชายฝั่ง - แต่เป็นสิ่งจำเป็นในการใช้งาน ตั้งแต่หัวหลุมที่ต้องเผชิญกับของเหลวที่ก่อตัวเป็นกรดที่ความดันสูง จนถึงตัวเพิ่มการผลิตที่ถูกกระทบจากความล้าของคลื่นและน้ำทะเล ไปจนถึงสายไหลใต้ทะเลที่ทอดยาวตลอดหลายสิบกิโลเมตรของพื้นทะเลที่มีความหนาวเย็นและแรงดันสูง- แต่ละโซนต้องการโลหะผสม-ที่ทนทานต่อการกัดกร่อนที่เลือกมาอย่างแม่นยำ

หลักการทางวิศวกรรมที่ครอบคลุมมีความชัดเจน:

• Match PREN to chloride concentration and temperature. A PREN >40 is the floor for offshore seawater service; subsea flowlines in aggressive environments need PREN >50.

• ปฏิบัติตาม NACE MR0175/ISO 15156 สำหรับสภาพแวดล้อม H₂S ใดๆ - ไม่สามารถ-ต่อรองได้สำหรับบ่อน้ำเปรี้ยว

• ใช้ประโยชน์จากโครงสร้างท่อแบบหุ้มและแบบมีเส้น CRA- ของ CRA เพื่อให้ได้ประสิทธิภาพของ CRA โดยมีต้นทุนที่ต่ำกว่า 50–70% สำหรับการใช้งานที่มีเส้นผ่านศูนย์กลางขนาดใหญ่-

• ล้อแม็ก 625 เป็นกลไกสำคัญของอุตสาหกรรมสำหรับใต้ทะเล: ความสามารถในการเชื่อมที่เหนือกว่า ความต้านทานการกัดกร่อนที่ยอดเยี่ยม ไม่มี PWHT - ที่เป็นเกณฑ์มาตรฐานเมื่อเทียบกับเกรด CRA อื่นๆ ทั้งหมด

• ตรวจสอบการเลือกวัสดุด้วยการทดสอบการกัดกร่อน (ASTM G28, G48) และโปรโตคอลคุณสมบัติ NACE เสมอ ไม่ใช่เพียงข้อมูลองค์ประกอบที่ระบุ

การผลักดันอย่างไม่หยุดยั้งของอุตสาหกรรมนอกชายฝั่งในแหล่งกักเก็บที่ลึกกว่า ร้อนกว่า และมีฤทธิ์กัดกร่อนมากขึ้น จะยังคงผลักดันความต้องการโซลูชันท่อโลหะผสมนิกเกิลที่ได้รับการออกแบบทางวิศวกรรมต่อไป ผู้ปฏิบัติงานที่ลงทุนในการเลือกวัสดุอย่างถูกต้องล่วงหน้าจะได้รับอายุการใช้งานภาคสนาม 20+ ปีตามสินทรัพย์ที่ออกแบบไว้
